title: "Designadores en orden en V5.6, V5.7 y v6 (T43): sin huecos, prefijos estándar y conectores J — D-22-8 y D-22-9 (22-oct-2026)" tags: [project-drogheda, hardware, hbox, einarboard, v5.6, v5.7, v6, serigrafia, designadores, jlc, t43] project: Project Drogheda author: Helgen Technologies (script y revisión: Claude; decide: Leo) date: 2026-10-22 version: 1.0 status: APLICADO — V5.6/V5.7 en kicad e13d074 (auto-sync de las 18:00) y v6 en a08e49a; paquetes HBOX_v5_Rev6_PROD / Rev7_PROD regenerados. D-22-9 (tamaño de los designadores en la serigrafía) la decide Leo. audience: Leo (decide D-22-9), Michelle (layout), Aldair (pedido), Jesús (banco), firmware (board_v56.h)

Designadores en orden: V5.6, V5.7 y v6 (T43) · 22-oct-2026

Pregunta (Leo, 22-oct, 17:19): ¿están listas la V5.6 y la V5.7? Revisar que la serigrafía de todas las tarjetas esté al día, que los designadores vayan en orden (conectores, resistencias…) sin saltar números y que la serigrafía diga la versión de la tarjeta; ¿se pueden regenerar los Gerber? A las 17:37 pidió lo mismo para la v6.

!!! success "Respuesta corta: listo en las tres tarjetas, y sí, los Gerber se regeneran sin abrir KiCad" - Sin huecos y con prefijos estándar: C, R, D, J, U, L, Q, F, JP, K, MH, MOD, SW, TP y Y. Rcomp, Rfreq, Rig, RS y demás pasan a R; Cbst, Ccomp y Cu a C; DB, Dbk, DzG y D4G1 a D; SW4G1 a SW; todos los conectores (P*, J* y H4) a J. - V5.6 y V5.7 comparten numeración (D-22-8): 235 piezas llevan el mismo designador en las dos, en orden por su posición en la V5.6. Las 12 que solo tiene la V5.6 y las 17 que solo tiene la V5.7 van al final de su prefijo, con los mismos números en cada tarjeta. - La v6 se numeró por su propia posición: cambian 366 de 376 designadores. - Nada eléctrico cambió. Netlist, ERC y DRC con relleno salen iguales antes y después a través de la tabla. En los paquetes, el BOM y el CPL coinciden pieza por pieza; el Gerber solo cambia en la serigrafía superior. - Hallazgo: las PWR_FLAG se llamaban PF1, PF2… y KiCad las contaba como piezas sin huella. De ahí salían los 13 errores de paridad que se daban por normales (19 en la v6). Ahora son #FLG01…, y la paridad da 0. - Serigrafía: la versión se lee bien en las tres tarjetas. La V5.7 decía «IGN 24V» y ahora dice «IGN 12-24V». Lo que sigue mal: los designadores miden 0.5 mm con trazo de 0.1 mm, por debajo del mínimo de JLC (0.8 mm y 0.15 mm). D-22-9, la decide Leo (§5). - Gerber: tools/fab_package.py corre el Fabrication Toolkit sin abrir KiCad. Los paquetes Rev6 y Rev7 ya están regenerados y verificados.

Ninguna V5.6, V5.7 o v6 se ha fabricado todavía, así que ninguna tarjeta física trae los designadores viejos. Las V5.5 fabricadas (lote del 22-ago) conservan los suyos, y su documentación sigue valiendo para ellas.

1. Reglas (D-22-8, Leo, 22-oct)

• Prefijo según la pieza: se usan los prefijos de KiCad y ningún otro.
• Orden por posición: renglones de 5 mm de arriba abajo y, en cada renglón, de izquierda a derecha, con la coordenada de cada pieza en el PCB. Primero la cara superior; la única pieza de abajo es MOD1.
• V5.6 y V5.7, la misma pieza con el mismo designador. Cuenta como la misma pieza el mismo símbolo (mismo UUID) en los dos esquemáticos, o una pieza que se agregó aparte en cada una con el mismo valor, huella y redes: C129 y C130 de T31/T32, hoy C59 y C63. Las compartidas se numeran por su posición en la V5.6; 48 están en otro lugar en la V5.7, así que ahí no siguen el orden geométrico.
• Piezas de una sola tarjeta: van después de las compartidas, por su posición en su tarjeta. Por eso U15 es el MP1584 del ventilador en la V5.6 y la fuente TPS54360B en la V5.7.
• PWR_FLAG → #FLG01…, por su posición en el esquemático. No van al PCB ni al BOM.
• Etiquetas de red con un designador en el nombre se renombran con él (§3.1). Las que nombran una terminal (F1_SEL, F2_SEL, RS232_R1OUT) se quedan.
• Notas del esquemático y campos Note/Description se actualizan con la misma tabla. Las que mencionan piezas de otra tarjeta, rangos como «TP3-TP7» o piezas que ya no existen se reescribieron a mano para que no queden ambiguas (§3.4).

2. Resultado por tarjeta

Tarjeta	Piezas	Cambian	Designadores nuevos
V5.6 (hbox-watchdog-v5)	247 + 13 PWR_FLAG	248 de 260	C1–C75 · R1–R80 · D1–D21 · J1–J16 · U1–U15 · L1–L4 · Q1–Q7 · F1 · JP1–JP6 · K1 · MH1–MH6 · MOD1 · SW1–SW3 · TP1–TP7 · Y1–Y4
V5.7 (hbox-watchdog-v57)	252 + 13 PWR_FLAG	252 de 265	C1–C80 · R1–R80 · D1–D21 · J1–J15 · U1–U15 · L1–L4 · Q1–Q7 · F1–F2 · JP1–JP6 · K1 · MH1–MH6 · MOD1 · SW1–SW3 · TP1–TP7 · Y1–Y4
v6 (hbox-watchdog-v6)	357 + 19 PWR_FLAG	366 de 376	C1–C117 · R1–R112 · D1–D34 · J1–J19 · U1–U26 · L1–L6 · Q1–Q11 · F1–F2 · JP1–JP6 · K1 · MH1–MH5 · SW1–SW2 · TP1–TP12 · Y1–Y4

Los mapas de abajo son para el banco. Se amplían para leer cada designador y, mientras se decide D-22-9, sustituyen a la serigrafía.

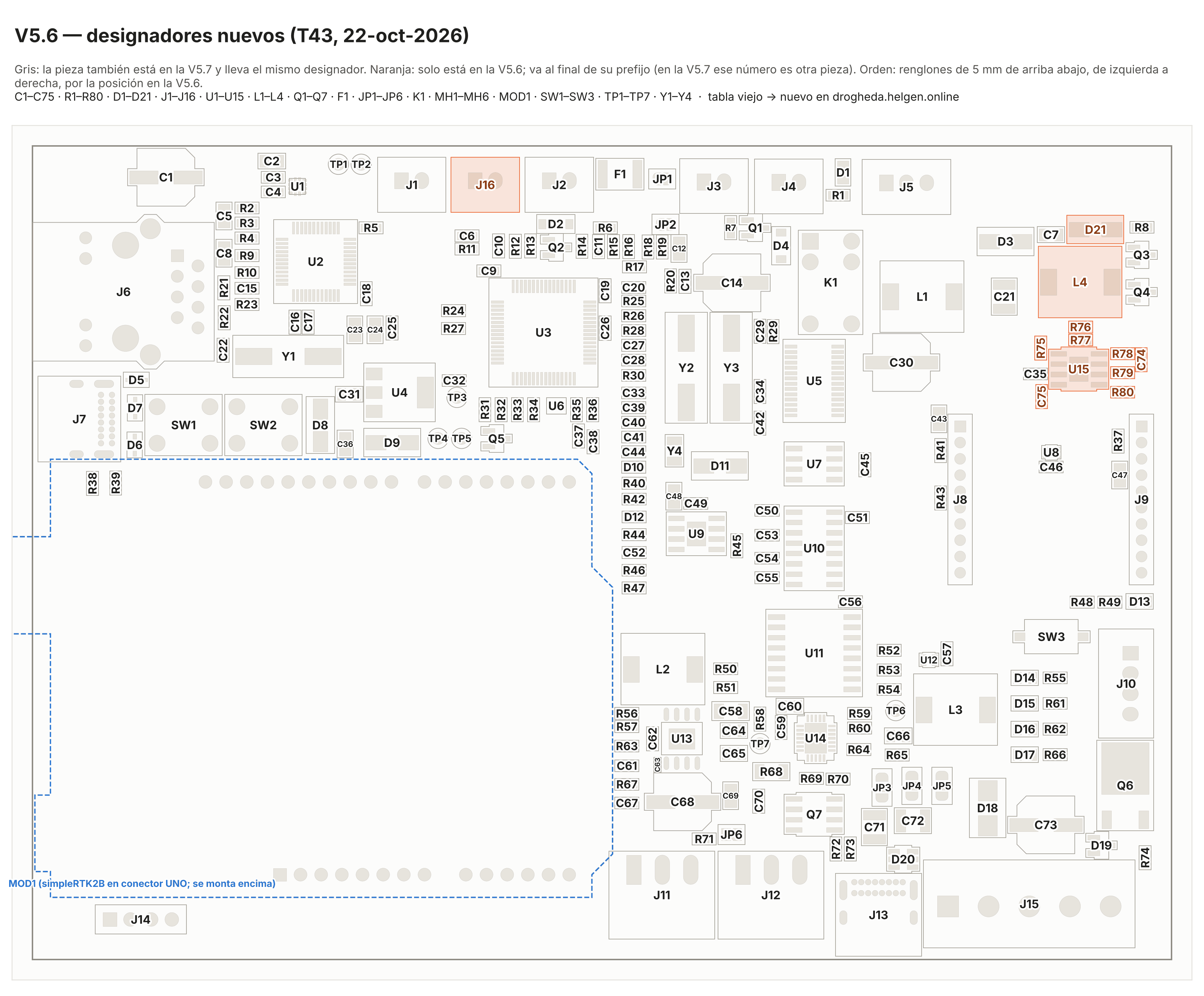

V5.6. Gris: la pieza también está en la V5.7 y lleva el mismo designador. Naranja: solo está en la V5.6 (buck del ventilador y entrada de 5 V externa).

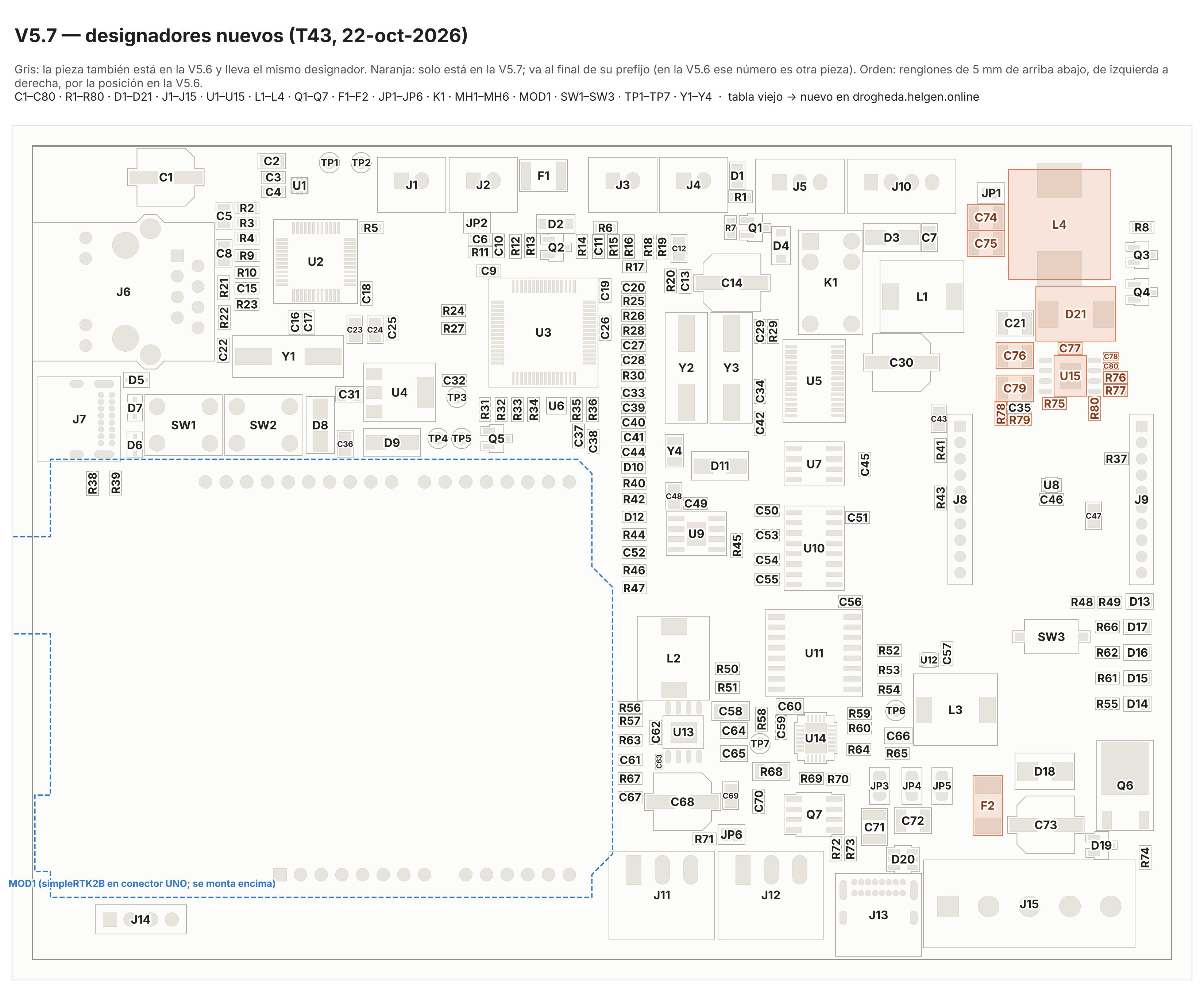

V5.7. Naranja: solo está en la V5.7 (la fuente de 24 V → 5 V a bordo y su fusible). J10 (RGB) y los LEDs del medidor están en otro lugar que en la V5.6, pero conservan su número.

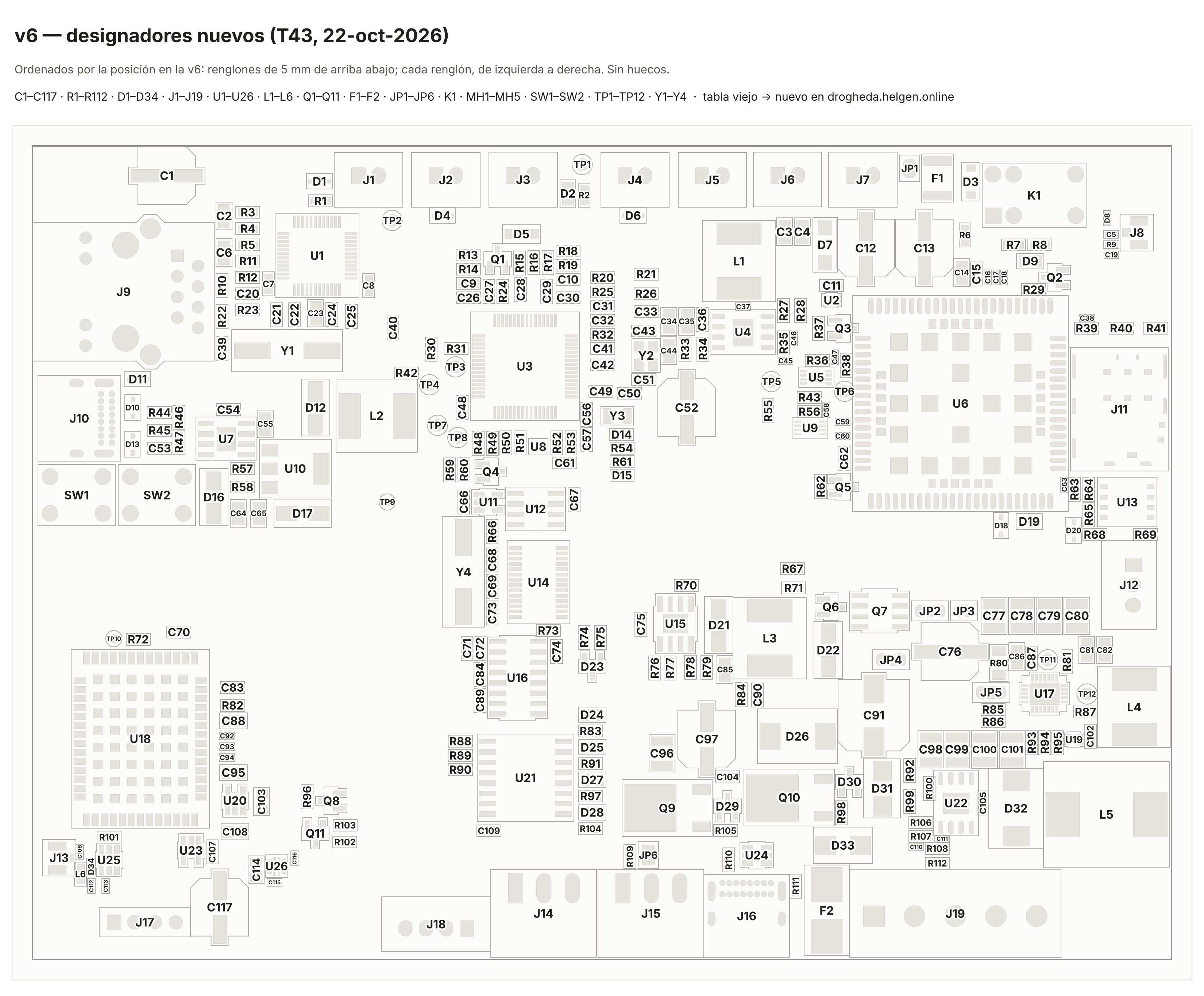

v6, numerada por su propia posición. El layout de la v6 todavía cambia; al cerrarlo se vuelve a correr el script (≈ 1 min) para que el orden siga a las piezas.

Referencia rápida del banco

Pieza	Ahora (V5.6 y V5.7)	Antes
MCU STM32F411	U3	U16
Cargador LTC4040	U14	U6
Shunt de 10 mΩ (Kelvin)	R68	RS1
CLPROG (≈ 1.0 V a carga completa)	TP7	TP1
PFO	TP6	TP2
SWDIO · SWCLK · NRST · GND · 3V3	TP3 · TP5 · TP4 · TP1 · TP2	TP3 · TP4 · TP5 · TP6 · TP7
GX16-5 (24 V e ignición)	J15	P1
Batería 1S4P + NTC	J5	P4
Zócalo XBee, fila 1 · fila 2	J8 · J9	J7 · J8
USB-C del módem · USB-C DFU del MCU	J13 · J7	J9 · J11
RJ45 (Ethernet)	J6	J10
RS-485 · RS-232 · TTL	J11 · J12 · J14	P15 · P16 · H4
RESET-EXT · CUTOFF-SW · ventilador · LED de panel · RGB	J1 · J2 · J3 · J4 · J10	P10 · P11 · P6 · P8 · P14
Buck del módem AP64350 · buck 3V3_ETH MP1584	U13 · U9	U7 · U12
TVS de entrada SMBJ33CA · MOSFET de polaridad	D18 · Q6	D10 · Q10
Botones BOOT0 · RESET · reset del módem	SW1 · SW2 · SW3	SW2 · SW1 · SW4G1
Acelerómetro · TMP102 cargador · TMP102 módem	U1 · U12 · U8	U26 · U4 · U18
Resistencias de 22 k de la ignición	R15 · R16	Rig1 · Rig2
LEDs del medidor de batería (de arriba abajo en la V5.6)	D14 · D15 · D16 · D17	DB4 · DB3 · DB2 · DB1
Solo V5.6: buck del ventilador MP1584 · entrada 5V externa	U15 · J16	U2 · P2
Solo V5.7: fuente TPS54360B · su bobina · su diodo · fusible de entrada	U15 · L4 · D21 · F2	U25 · L22 · D34 · F2

Pieza	Ahora (v6)	Antes
MCU STM32F411	U3	U16
Cargador LTC4040	U17	U6
Shunt de 10 mΩ	R80	RS1
CLPROG · PFO	TP11 · TP12	TP1 · TP2
SWDIO · SWCLK · NRST · GND · 3V3	TP4 · TP8 · TP7 · TP2 · TP1	TP3 · TP4 · TP5 · TP6 · TP7
USB_BOOT del módem · 1V8_MODEM	TP6 · TP5	TP8 · TP12
Módem A7670SA · su buck AP64350 · fuente TPS54360B · buck MP1584 · buck 3V3_ETH	U6 · U4 · U22 · U15 · U7	U19 · U20 · U25 · U2 · U12
GX16-5 · 5V-IN · ventilador · CUTOFF-SW	J19 · J5 · J6 · J7	P1 · P2 · P4 · P5
RS-485 · RS-232 · TTL	J15 · J14 · J17	P11 · P12 · H4
USB-C del módem · RJ45 · porta-SIM	J16 · J9 · J11	J9 · J10 · J14
TVS de entrada · MOSFET de polaridad · MOSFET de entrada de la fuente	D33 · Q9 · Q10	D10 · Q10 · Q23
Barrenos MH4 · MH6 · MH8 (T38–T40)	MH3 · MH4 · MH5	MH4 · MH6 · MH8

3. Qué más cambió además de los designadores

3.1 Etiquetas de red

Tarjeta	Antes	Ahora	Por qué
V5.6 y V5.7	/MODEM_EN_U7	/MODEM_EN_U13	EN del AP64350, que ahora es U13
V5.6 y V5.7	/Q10_GATE	/Q6_GATE	Compuerta del MOSFET de polaridad (antes Q10)
V5.6 y V5.7	/Q6_BASE	/Q5_BASE	Base del transistor del relé K1 (antes Q6)
v6	/Q10_GATE	/Q9_GATE	Compuerta del MOSFET de polaridad (antes Q10)
v6	/Q23_GATE	/Q10_GATE	Compuerta del MOSFET de entrada de la fuente (antes Q23)
v6	/Q22_BASE	/Q2_BASE	Base de Q22, hoy Q2
v6	/Q6_BASE	/Q4_BASE	Base del transistor del relé (antes Q6)

!!! warning "Ojo con /Q10_GATE en la v6" En la v6, /Q10_GATE es ahora la red del antiguo Q23. Lo que un documento anterior al 22-oct diga de Q10_GATE en la v6 corresponde a /Q9_GATE. Los patrones de la clase HV24 en hbox-watchdog-v6.kicad_pro se cambiaron igual, y la clase tiene las mismas 11 redes antes y después.

En la V5.6 y la V5.7, el patrón Q10_GATE de HV24 pasó a Q6_GATE. Sigue sin «/», así que todavía no atrapa la red; eso lo corrige T42b.

3.2 Reglas .kicad_dru

• V5.6: la excepción de HV24 para la huella del MP1584 pasa de U2 a U15.
• V5.7: esa excepción no aplicaba a ninguna pieza, porque la V5.7 no tiene MP1584. Con la numeración nueva habría caído sobre otra U2, así que se quitó. El resultado del DRC es el mismo.
• v6: las excepciones de las huellas pasan de U2, U20 y U25 a U15, U4 y U22; la regla de MH* se queda igual.

3.3 Serigrafía y cajetín

• V5.7: «IGN 24V» → «IGN 12-24V», la misma leyenda que la v6. La fuente a bordo acepta 9–32 V. La V5.6 se queda en «IGN 24V».
• Versión en la serigrafía: correcta en las tres. V5.6: «EINARBoard 5.6» y «HBOX v5.6 - 2026-10»; V5.7: «EINARBoard 5.7» y «HBOX v5.7 - 2026-10»; v6: «EinarBoard v6» y «HBOX 6.0 - 2026-10».
• Cajetín del esquemático y del PCB de las tres: fecha 2026-10-22 y un comentario de T43. El de la v6 decía «EINARBoard HBox», rev 3.0 en el esquemático y «EinarBoard v6 (HBOX 6.0)» en el PCB; ahora dice «EINARBoard HBOX v6», rev 6.0 en los dos.

3.4 Notas reescritas a mano

Una nota que nombra una pieza de otra tarjeta o una que ya no existe no se puede traducir con la tabla. Se reescribió para que no apunte a otra pieza:

• V5.6 y V5.7:
  • «SWD: TP3-TP7» → «SWD: TP3/TP5/TP4/TP1/TP2 (SWDIO/SWCLK/NRST/GND/3V3)»: con el orden nuevo, el rango ya no es seguido.
  • «replaces Blackpill+J1/J2» → «replaces the Blackpill and its two headers»: J1 y J2 ahora existen y son otros conectores.
  • Las notas que decían «v6 U26», «v6 U20 (R116…)» y «as v6 L20» ahora dicen «el acelerómetro de la v6», «el bloque AP64350 de la v6» y «igual que en la v6».
• V5.7:
  • La nota de la ECO de la fuente nombraba las piezas que salieron (U2, L2, Cbst1…, P2) y las de la v6 que no se copiaron (Q23, D33, D32, C151). Ahora las describe por su función.
  • El campo de JP1 decía «ya no hay buck U2», y U2 hoy es el W5500. Ahora dice «ya no hay el buck MP1584 de la V5.6».
• v6:
  • «(near TP3-TP5)» pasa a la lista de designadores nuevos.
  • «TMP102 (U4) and SHT40 probe jack (P5) deleted» se reescribió por función, porque U4 y P5 hoy son otras piezas.
  • La nota del segundo NTC decía «same channel as P12/R42/C24 -> PC5», y eso ya estaba mal antes de T43: P12 es RS232_OUT, y el primer sensor es P7/R42/C24 en /NTC_TEMP → PB1. Ahora dice «J2/R14/C9 (/NTC_TEMP -> PB1)».
  • En la nota de JP2, «(F2 low)» se dejó igual: ahí F2 es la terminal de selección de frecuencia, no el fusible.

4. Cómo se comprobó

tools/t43_check.py compara los archivos de antes y de después, ficha por ficha. Cualquier diferencia que no sea un designador, una red renombrada, una nota, el cajetín o la serigrafía esperada cuenta como error. Con --kicad, en la Mac, además corre kicad-cli:

Prueba	V5.6	V5.7	v6
Comparación de fichas	OK	OK	OK
Netlist: mismas redes y nodos a través de la tabla	240 redes · 241 piezas	241 redes · 246 piezas	353 redes · 352 piezas
ERC	igual (sin errores nuevos)	igual	igual
DRC con relleno, sin contar serigrafía	igual: 0 errores (las 3 exclusiones de MOD1 son por diseño)	igual: 0 errores (ídem)	igual (la v6 sigue en layout)
DRC de serigrafía	igual (2 + 1 avisos)	igual (2 + 1 avisos)	igual (17 + 5 + 1)
Paridad con el esquemático	13 → 0	13 → 0	19 → 0
Sin conectar	0 → 0	0 → 0	0 → 0
Clases de red	—	—	iguales (HV24 con 11 redes)

• Relleno (D-22-3): después del DRC con --refill-zones --save-board, los .kicad_pcb quedaron idénticos byte por byte. T43 no movió cobre.

• Paquetes de JLC (regenerados con tools/fab_package.py, comparados con los de las 17:28):

  Paquete	BOM	CPL	Gerber y taladros
  HBOX_v5_Rev6_PROD (V5.6)	107 renglones · 226 piezas, iguales pieza por pieza a través de la tabla	226 posiciones iguales (x, y, giro y cara)	Cobre de 4 capas, máscara, pasta, contorno y taladros con la misma geometría; solo cambian F_Silkscreen y los atributos X2 con nombres
  HBOX_v5_Rev7_PROD (V5.7)	115 renglones · 229 piezas, iguales	229 posiciones iguales	ídem

• Reproducible: con KiCad cerrado, tools/t43_renumber.py vuelve a producir byte por byte los archivos que quedaron en la Mac, para las tres tarjetas.

• Huellas del PCB:

  • V5.6: .kicad_pcb b547836b, .kicad_sch 00c25456.
  • V5.7: .kicad_pcb 4f05a3fd, .kicad_sch b78d51ea.
  • v6: .kicad_pcb 35255855, .kicad_sch b9018bdc.

5. D-22-9: tamaño de los designadores en la serigrafía (decide Leo)

Los designadores visibles de la cara superior miden 0.5 mm de alto con trazo de 0.1 mm: 238 en la V5.6, 242 en la V5.7 y 342 en la v6, más 2 de 0.4 mm. Las leyendas «IGN», «BOOT», «NRST» y «4G NTRIP RESET» tienen el mismo tamaño. JLC pide al menos 0.8 mm de alto y 0.15 mm de trazo, y recomienda 1.0 mm y 0.2 mm. Por debajo de eso, los caracteres pueden salir borrosos o incompletos.

No afecta el armado, porque JLC coloca con el CPL. Sí afecta el banco: un técnico que no puede leer el designador no encuentra la pieza. El DRC no lo marca porque la regla del .kicad_dru acepta 0.5 mm y 0.1 mm.

Opción	Qué es	Costo	Riesgo
(a) Piloto así	En banco se usan los mapas de este documento (§2)	Nada; el pedido no cambia	Serigrafía difícil de leer en las 5 + 5
(b) 0.8 mm / 0.15 mm antes de las 108/322	Un script sube el tamaño y el DRC marca los encimes. Michelle acomoda los que choquen en la misma pasada de T42b, y la regla del .kicad_dru sube a 0.8 / 0.15 para que el DRC los atrape	Script ≈ 2 h; acomodo ≈ ½ día por tarjeta	Ninguno eléctrico; solo serigrafía
(c) Solo conectores, ICs y puntos de prueba en la serigrafía	Se ocultan los designadores de los pasivos y el resto se busca en el mapa	≈ 1 h	El técnico depende del mapa

Recomendación de Claude: (a) para el piloto y (b) para las 108/322 y la v6. El piloto lo prueba ingeniería con los mapas a la mano, y la pasada de T42b ya va a tocar el cobre de las dos tarjetas.

6. Lo que sigue con la numeración vieja

• Documentos fechados antes del 22-oct-2026 (auditorías, pasadas, ECOs, el pinout y la hoja de datos de la V5.6, el mapa de pines de la v6): usan la numeración vieja. Se traducen con la tabla de §8. El pinout, la hoja de datos y el mapa de pines se regeneran con la numeración nueva; hay un pendiente para eso.
• Firmware hbox_v5_bringup/board_v56.h: los comentarios nombran U6, RS1, TP1, DB1–DB4, P14, U13, J7/J8, R105–R108, U7, SW4G1, D4G1, U4, U18, U26, U10, U14, P15, U15, P16 y H4. El código no cambia, porque los pines del MCU son los mismos. Los comentarios se actualizan con la 0.7.0; la tabla de §8 da cada reemplazo.
• Tablero: los pendientes abiertos que citan designadores (banco del piloto, prototipos y banco de la V5.7, pre-orden, T42b, FOTA, D-21-2) recibieron una nota con la traducción. Lote 2026-10-22_t43-designadores.
• T42b, en la numeración nueva:
  • V5.6: /24V junto a U15 (antes U2) y C75 (antes Cbst1).
  • V5.7: /EN_PWRIN junto a C79 y R79 (antes C150 y R124), del EN de U15 (antes U25).
  • Patrón /Q6_GATE (antes Q10_GATE).

7. Para Michelle (y quien tenga copia de HBox_PCB)

Con KiCad cerrado:

cd ~/ruta/a/HBox_PCB              # su copia del repo de las tarjetas
git status                        # tiene que estar limpia; si no, commit o stash antes
git pull                          # trae e13d074 (V5.6/V5.7) y a08e49a (v6)

Si trabaja desde el repo del proyecto: git pull && git submodule update --init --recursive.

Al abrir KiCad, Actualizar PCB desde el esquemático no debe proponer ningún cambio. Si propone cambiar designadores, la copia no está al día. No use «volver a ligar huellas por designador».

8. Tablas viejo → nuevo

Ordenadas por el designador viejo, para traducir documentos anteriores. Las mismas tablas, con posición y huella, están en CSV: V5.6 y V5.7 · v6.

??? info "V5.6 y V5.7, piezas compartidas (235): mismo designador en las dos" | Antes | Ahora | Valor | Huella | |---|---|---|---| | C3 | C68 | 220uF/16V polymer | CP_Elec_6.3x7.7 | | C5 | C27 | 100nF | C_0603_1608Metric | | C7 | C13 | 100nF | C_0603_1608Metric | | C9 | C11 | 100nF | C_0603_1608Metric | | C10 | C73 | 47uF/50V | CP_Elec_6.3x7.7 | | C11 | C35 | 100nF | C_0603_1608Metric | | C22 | C21 | 10uF/50V | C_1210_3225Metric | | C23 | C7 | 22uF/25V | C_0805_2012Metric | | C30 | C12 | 10uF | C_0805_2012Metric | | C31 | C70 | 2.2uF | C_0603_1608Metric | | C32 | C71 | 47uF | C_1210_3225Metric | | C33 | C72 | 47uF | C_1210_3225Metric | | C34 | C66 | 10uF | C_0805_2012Metric | | C35 | C60 | 22uF | C_0805_2012Metric | | C40 | C69 | 22uF | C_0805_2012Metric | | C41 | C43 | 22uF | C_0805_2012Metric | | C43 | C30 | 220uF/16V polymer | CP_Elec_6.3x7.7 | | C78 | C14 | 220uF/16V polymer | CP_Elec_6.3x7.7 | | C80 | C56 | 100nF | C_0603_1608Metric | | C81 | C34 | 100nF | C_0603_1608Metric | | C82 | C29 | 22pF | C_0603_1608Metric | | C83 | C42 | 22pF | C_0603_1608Metric | | C84 | C45 | 100nF | C_0603_1608Metric | | C85 | C50 | 100nF | C_0603_1608Metric | | C86 | C54 | 100nF | C_0603_1608Metric | | C87 | C53 | 100nF | C_0603_1608Metric | | C88 | C55 | 100nF | C_0603_1608Metric | | C89 | C51 | 100nF | C_0603_1608Metric | | C90 | C23 | 4.7uF | C_0805_2012Metric | | C91 | C24 | 10nF | C_0805_2012Metric | | C92 | C17 | 100nF | C_0603_1608Metric | | C93 | C18 | 100nF | C_0603_1608Metric | | C94 | C5 | 10uF | C_0805_2012Metric | | C95 | C22 | 18pF | C_0603_1608Metric | | C96 | C25 | 18pF | C_0603_1608Metric | | C97 | C15 | 6.8nF | C_0603_1608Metric | | C98 | C16 | 100nF | C_0603_1608Metric | | C99 | C52 | 2.2nF | C_0603_1608Metric | | C100 | C49 | 10nF | C_0603_1608Metric | | C101 | C48 | 22uF | C_0805_2012Metric | | C102 | C8 | 22uF | C_0805_2012Metric | | C103 | C1 | 100uF/6.3V | CP_Elec_6.3x7.7 | | C104 | C26 | 100nF | C_0603_1608Metric | | C105 | C20 | 100nF | C_0603_1608Metric | | C106 | C9 | 100nF | C_0603_1608Metric | | C107 | C32 | 100nF | C_0603_1608Metric | | C108 | C38 | 100nF | C_0603_1608Metric | | C109 | C28 | 100nF | C_0603_1608Metric | | C110 | C19 | 4.7uF | C_0603_1608Metric | | C111 | C10 | 4.7uF | C_0603_1608Metric | | C112 | C33 | 1uF | C_0603_1608Metric | | C113 | C40 | 15pF | C_0603_1608Metric | | C114 | C39 | 15pF | C_0603_1608Metric | | C115 | C44 | 12pF | C_0603_1608Metric | | C116 | C41 | 12pF | C_0603_1608Metric | | C117 | C36 | 10uF | C_0805_2012Metric | | C118 | C31 | 22uF/25V | C_0805_2012Metric | | C119 | C64 | 22uF | C_0805_2012Metric | | C120 | C65 | 22uF | C_0805_2012Metric | | C121 | C58 | 10uF/25V | C_1206_3216Metric | | C122 | C47 | 22uF | C_0805_2012Metric | | C123 | C67 | 68pF | C_0603_1608Metric | | C124 | C46 | 100nF | C_0603_1608Metric | | C125 | C6 | 10nF | C_0603_1608Metric | | C126 | C3 | 100nF | C_0603_1608Metric | | C127 | C4 | 100nF | C_0603_1608Metric | | C128 | C2 | 10uF | C_0805_2012Metric | | C129 | C59 | 10uF | C_0603_1608Metric | | C130 | C63 | 100nF | C_0402_1005Metric | | Cbst2 | C62 | 100nF | C_0603_1608Metric | | Ccomp2 | C61 | 10nF | C_0603_1608Metric | | Cu3 | C37 | 100nF | C_0603_1608Metric | | Cu4 | C57 | 100nF | C_0603_1608Metric | | D1 | D1 (igual) | LED | LED_0805_2012Metric | | D2 | D3 | SS34 | D_SMA | | D5 | D2 | BAT54 | D_SOD-123 | | D6 | D4 | 1N4148W | D_SOD-123 | | D10 | D18 | SMBJ33CA | D_SMB | | D11 | D11 (igual) | SS34 | D_SMA | | D12 | D9 | SS34 | D_SMA | | D13 | D8 | SS34 | D_SMA | | D14 | D7 | PESD5V0S1BA | D_SOD-323 | | D15 | D5 | PESD5V0S1BA | D_SOD-323 | | D16 | D6 | PESD5V0S1BA | D_SOD-323 | | D17 | D10 | LED C13 (blue) | LED_0603_1608Metric | | D18 | D12 | LED PWR (green) | LED_0603_1608Metric | | D19 | D20 | USBLC6-2SC6 | SOT-23-6 | | D4G1 | D13 | LED | LED_0805_2012Metric | | DB1 | D17 | LED | LED_0805_2012Metric | | DB2 | D16 | LED | LED_0805_2012Metric | | DB3 | D15 | LED | LED_0805_2012Metric | | DB4 | D14 | LED | LED_0805_2012Metric | | DzG1 | D19 | BZX84C15 | SOT-23 | | F1 | F1 (igual) | PPTC 4A/8A 12V 1812 | Fuse_1812_4532Metric | | H4 | J14 | TTL_UARTB | PinHeader_1x04_P2.54mm_Vertical | | J7 | J8 | XBEE-ROW-1 (VCC/DOUT/DIN) | PinSocket_1x10_P2.00mm_Vertical | | J8 | J9 | XBEE-ROW-2 | PinSocket_1x10_P2.00mm_Vertical | | J9 | J13 | USB-C | USB_C_Receptacle_GCT_USB4085 | | J10 | J6 | HR911105A | RJ45_Hanrun_HR911105A_Horizontal | | J11 | J7 | USB-C DFU | USB_C_Receptacle_GCT_USB4085 | | JP1 | JP1 (igual) | 0R | SolderJumper-2_P1.3mm_Open_RoundedPad1.0x1.5mm | | JP2 | JP3 | F2:LFP (2-3) | SolderJumper-3_P1.3mm_Bridged23_RoundedPad1.0x1.5mm | | JP3 | JP5 | F1:0 | SolderJumper-3_P1.3mm_Bridged12_RoundedPad1.0x1.5mm | | JP4 | JP4 (igual) | F0:1 | SolderJumper-3_P1.3mm_Bridged12_RoundedPad1.0x1.5mm | | JP5 | JP6 | RS485_TERM | SolderJumper-2_P1.3mm_Open_TrianglePad1.0x1.5mm | | JP6 | JP2 | JP_CUT | SolderJumper-2_P1.3mm_Open_RoundedPad1.0x1.5mm | | K1 | K1 (igual) | G5V-1 DC5 | Relay_SPDT_Omron_G5V-1 | | L6 | L3 | 2.2uH/8A | L_Bourns-SRU8028_8.0x8.0mm | | L7 | L2 | 4.7uH/4A | L_Bourns-SRU8028_8.0x8.0mm | | L8 | L1 | 10uH/2A | L_Bourns-SRU8028_8.0x8.0mm | | MH4 | MH3 | MountingHole_3.2mm_M3 | MountingHole_3.2mm | | MH5 | MH1 | MountingHole_3.2mm_M3 | MountingHole_3.2mm | | MH6 | MH6 (igual) | MountingHole_3.2mm_M3 | MountingHole_3.2mm | | MH7 | MH5 | MountingHole_M2.5 (ArduSimple) | MountingHole_3.2mm | | MH9 | MH2 | MountingHole_M2.5 (ArduSimple) | MountingHole_3.2mm | | MH10 | MH4 | MountingHole_M2.5 (ArduSimple) | MountingHole_3.2mm | | MOD1 | MOD1 (igual) | simpleRTK2B-Pro on UNO female headers | Arduino_UNO_R3 | | P1 | J15 | GX16-5 | TerminalBlock_Phoenix_MKDS-1,5-5_1x05_P5.00mm_Horizontal | | P4 | J5 | BATT-1S4P+NTC | JST_XH_B3B-XH-A_1x03_P2.50mm_Vertical | | P6 | J3 | FAN 2-pin | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P8 | J4 | PANEL_LED | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P10 | J1 | RESET-EXT | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P11 | J2 | CUTOFF-SW | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P14 | J10 | RGB_LED_EXT | JST_XH_B4B-XH-A_1x04_P2.50mm_Vertical | | P15 | J11 | RS485_OUT | PhoenixContact_MC_1,5_3-G-3.5_1x03_P3.50mm_Horizontal | | P16 | J12 | RS232_OUT | PhoenixContact_MC_1,5_3-G-3.5_1x03_P3.50mm_Horizontal | | Q1 | Q4 | AO3401A | SOT-23 | | Q2 | Q1 | AO3400A | SOT-23 | | Q4 | Q2 | AO3400A | SOT-23 | | Q5 | Q3 | MMBT3904 | SOT-23 | | Q6 | Q5 | MMBT3904 | SOT-23 | | Q7 | Q7 (igual) | AO4406A | SOIC-8_3.9x4.9mm_P1.27mm | | Q10 | Q6 | IRFR5305 | TO-252-2 | | R1 | R25 | 1k | R_0603_1608Metric | | R2 | R8 | 10k | R_0603_1608Metric | | R3 | R1 | 120R | R_0603_1608Metric | | R5 | R28 | 10k | R_0603_1608Metric | | R6 | R26 | 10k | R_0603_1608Metric | | R7 | R19 | 10k | R_0603_1608Metric | | R8 | R20 | 10k | R_0603_1608Metric | | R30 | R33 | 4.7k | R_0603_1608Metric | | R31 | R34 | 4.7k | R_0603_1608Metric | | R40 | R31 | 1k | R_0603_1608Metric | | R41 | R32 | 10k | R_0603_1608Metric | | R50 | R58 | 1.43k/1% | R_0603_1608Metric | | R51 | R59 | 270k/1% | R_0603_1608Metric | | R52 | R60 | 100k/1% | R_0603_1608Metric | | R53 | R65 | 499k/1% | R_0603_1608Metric | | R54 | R64 | 100k/1% | R_0603_1608Metric | | R55 | R18 | 5.6k/1% | R_0603_1608Metric | | R56 | R24 | 100k | R_0603_1608Metric | | R57 | R69 | 100k | R_0603_1608Metric | | R58 | R70 | 100k | R_0603_1608Metric | | R60 | R50 | 100k/1% | R_0603_1608Metric | | R61 | R51 | 31.6k/1% | R_0603_1608Metric | | R80 | R29 | 10k | R_0603_1608Metric | | R81 | R36 | 10k | R_0603_1608Metric | | R82 | R71 | 120R | R_0603_1608Metric | | R83 | R23 | 12.4k/1% | R_0603_1608Metric | | R84 | R2 | 10k | R_0603_1608Metric | | R85 | R45 | 100k | R_0603_1608Metric | | R86 | R44 | 40.2k | R_0603_1608Metric | | R87 | R46 | 100k | R_0603_1608Metric | | R88 | R47 | 31.6k/1% | R_0603_1608Metric | | R89 | R54 | 120R | R_0603_1608Metric | | R90 | R53 | 120R | R_0603_1608Metric | | R91 | R52 | 120R | R_0603_1608Metric | | R92 | R4 | 49.9R/1% | R_0603_1608Metric | | R93 | R3 | 49.9R/1% | R_0603_1608Metric | | R94 | R10 | 49.9R/1% | R_0603_1608Metric | | R95 | R9 | 49.9R/1% | R_0603_1608Metric | | R96 | R22 | 330R | R_0603_1608Metric | | R97 | R21 | 330R | R_0603_1608Metric | | R98 | R35 | 10k | R_0603_1608Metric | | R99 | R12 | 10k | R_0603_1608Metric | | R100 | R39 | 5.1k | R_0603_1608Metric | | R101 | R38 | 5.1k | R_0603_1608Metric | | R102 | R40 | 1k | R_0603_1608Metric | | R103 | R42 | 1k | R_0603_1608Metric | | R104 | R30 | 10R | R_0603_1608Metric | | R105 | R56 | 10k | R_0603_1608Metric | | R106 | R57 | 100k | R_0603_1608Metric | | R107 | R43 | 1k | R_0603_1608Metric | | R108 | R48 | 10k | R_0603_1608Metric | | R109 | R37 | 10k | R_0603_1608Metric | | R111 | R41 | 1k | R_0603_1608Metric | | R112 | R5 | 4.7k | R_0603_1608Metric | | R113 | R17 | 100k | R_0603_1608Metric | | R114 | R11 | 120k | R_0603_1608Metric | | RB1 | R66 | 120R | R_0603_1608Metric | | RB2 | R62 | 120R | R_0603_1608Metric | | RB3 | R61 | 120R | R_0603_1608Metric | | RB4 | R55 | 120R | R_0603_1608Metric | | Rcc1 | R72 | 5.1k | R_0603_1608Metric | | Rcc2 | R73 | 5.1k | R_0603_1608Metric | | Rcomp2 | R67 | 9.1k | R_0603_1608Metric | | Rdfu1 | R27 | 22k | R_0603_1608Metric | | Rfreq2 | R63 | 200k/1% | R_0603_1608Metric | | Rg1 | R14 | 100R | R_0603_1608Metric | | Rgs1 | R7 | 100k | R_0603_1608Metric | | Rig1 | R15 | 22k | R_0603_1608Metric | | Rig2 | R16 | 22k | R_0603_1608Metric | | Rigb1 | R6 | 3.3k | R_0603_1608Metric | | Rled1 | R13 | 10k | R_0603_1608Metric | | Rmled1 | R49 | 1k | R_0603_1608Metric | | Rrp1 | R74 | 10k | R_0603_1608Metric | | RS1 | R68 | 10mR/1%/1W | R_1206_3216Metric | | SW1 | SW2 | RESET | SW_PUSH_6mm | | SW2 | SW1 | BOOT0 | SW_PUSH_6mm | | SW4G1 | SW3 | RESET | SW_Tactile_SPST_NO_Straight_CK_PTS636Sx25SMTRLFS | | TP1 | TP7 | CLPROG | TestPoint_Pad_D1.5mm | | TP2 | TP6 | PFO | TestPoint_Pad_D1.5mm | | TP3 | TP3 (igual) | SWDIO | TestPoint_Pad_D1.5mm | | TP4 | TP5 | SWCLK | TestPoint_Pad_D1.5mm | | TP5 | TP4 | NRST | TestPoint_Pad_D1.5mm | | TP6 | TP1 | GND | TestPoint_Pad_D1.5mm | | TP7 | TP2 | 3V3 | TestPoint_Pad_D1.5mm | | U3 | U6 | SHT40-AD1B | Sensirion_DFN-4_1.5x1.5mm_P0.8mm_SHT4x_NoCentralPad | | U4 | U12 | TMP102 | SOT-563 | | U6 | U14 | LTC4040EUFD | QFN-24-1EP_4x5mm_P0.5mm_EP2.65x3.65mm | | U7 | U13 | AP64350SP-13 | SO-8_L4.9-W3.9-P1.27-LS6.0-BL-EP | | U10 | U5 | SC16IS752IPW | TSSOP-28_4.4x9.7mm_P0.65mm | | U11 | U2 | W5500 | LQFP-48_7x7mm_P0.5mm | | U12 | U9 | MP1584EN | SOIC-8-1EP_3.9x4.9mm_P1.27mm_EP2.29x3mm | | U13 | U11 | PCF8574 | SOIC-16W_7.5x10.3mm_P1.27mm | | U14 | U7 | SP3485EN | SOIC-8_3.9x4.9mm_P1.27mm | | U15 | U10 | TRS3232E | SOIC-16_3.9x9.9mm_P1.27mm | | U16 | U3 | STM32F411RET6 | LQFP-64_10x10mm_P0.5mm | | U17 | U4 | TLV1117LV33 | SOT-223-3_TabPin2 | | U18 | U8 | TMP102 | SOT-563 | | U26 | U1 | SC7A20TR | LGA-12_L2.0-W2.0-P0.50-BL | | Y1 | Y1 (igual) | 25MHz | Crystal_SMD_HC49-SD | | Y2 | Y3 | 3.6864MHz | Crystal_SMD_HC49-SD | | Y3 | Y2 | 25MHz | Crystal_SMD_HC49-SD | | Y4 | Y4 (igual) | 32.768kHz | Crystal_SMD_3215-2Pin_3.2x1.5mm |

??? info "Solo V5.6 (12)" | Antes | Ahora | Valor | |---|---|---| | Cbst1 | C75 | 10nF | | Ccomp1 | C74 | 2.2nF | | Dbk1 | D21 | SS34 | | L2 | L4 | 10uH | | P2 | J16 | 5V-IN-SD15B05 | | R20 | R76 | 100k | | R21 | R77 | 19.1k | | Rcomp1 | R78 | 40.2k | | Ren1 | R80 | 100k | | Ren2 | R79 | 20k | | Rfreq1 | R75 | 100k | | U2 | U15 | MP1584EN |

??? info "Solo V5.7 (17)" | Antes | Ahora | Valor | |---|---|---| | C149 | C76 | 2.2uF/100V | | C150 | C79 | 2.2uF/100V | | C152 | C77 | 100nF | | C153 | C74 | 47uF/16V | | C154 | C75 | 47uF/16V | | C155 | C78 | 6.8nF | | C156 | C80 | 39pF | | D34 | D21 | B560C | | F2 | F2 (igual) | 3A/125V slow-blow 2410 | | L22 | L4 | 10uH/SRP1265A | | R120 | R75 | 162k/1% | | R121 | R80 | 57.6k/1% | | R122 | R77 | 10.2k/1% | | R123 | R76 | 13k | | R124 | R79 | 523k/1%-DNP | | R125 | R78 | 84.5k/1%-DNP | | U25 | U15 | TPS54360B |

??? info "v6 (357)" | Antes | Ahora | Valor | Huella | |---|---|---|---| | C3 | C117 | 47uF | CP_Elec_6.3x7.7 | | C5 | C31 | 100nF | C_0603_1608Metric | | C7 | C10 | 100nF | C_0603_1608Metric | | C9 | C29 | 100nF | C_0603_1608Metric | | C10 | C97 | 47uF/50V | CP_Elec_6.3x7.7 | | C11 | C104 | 100nF | C_0603_1608Metric | | C22 | C96 | 10uF/50V | C_1210_3225Metric | | C23 | C85 | 22uF/16V | C_0805_2012Metric | | C24 | C9 | 100nF | C_0603_1608Metric | | C30 | C86 | 10uF | C_0805_2012Metric | | C31 | C87 | 2.2uF | C_0603_1608Metric | | C32 | C79 | 47uF | C_1210_3225Metric | | C33 | C80 | 47uF | C_1210_3225Metric | | C34 | C81 | 10uF | C_0805_2012Metric | | C35 | C82 | 22uF | C_0805_2012Metric | | C40 | C108 | 22uF | C_0805_2012Metric | | C78 | C76 | 220uF/16V polymer | CP_Elec_6.3x7.7 | | C80 | C109 | 100nF | C_0603_1608Metric | | C81 | C73 | 100nF | C_0603_1608Metric | | C82 | C68 | 22pF | C_0603_1608Metric | | C83 | C69 | 22pF | C_0603_1608Metric | | C84 | C67 | 100nF | C_0603_1608Metric | | C85 | C72 | 100nF | C_0603_1608Metric | | C86 | C84 | 100nF | C_0603_1608Metric | | C87 | C71 | 100nF | C_0603_1608Metric | | C88 | C89 | 100nF | C_0603_1608Metric | | C89 | C74 | 100nF | C_0603_1608Metric | | C90 | C23 | 4.7uF | C_0805_2012Metric | | C91 | C25 | 10nF | C_0603_1608Metric | | C92 | C22 | 100nF | C_0603_1608Metric | | C93 | C8 | 100nF | C_0603_1608Metric | | C94 | C2 | 10uF | C_0805_2012Metric | | C95 | C39 | 33pF | C_0603_1608Metric | | C96 | C40 | 33pF | C_0603_1608Metric | | C97 | C20 | 6.8nF | C_0603_1608Metric | | C98 | C21 | 100nF | C_0603_1608Metric | | C99 | C53 | 2.2nF | C_0603_1608Metric | | C100 | C54 | 10nF | C_0603_1608Metric | | C101 | C55 | 22uF | C_0805_2012Metric | | C102 | C6 | 22uF | C_0805_2012Metric | | C103 | C1 | 100uF/6.3V | CP_Elec_6.3x7.7 | | C104 | C42 | 100nF | C_0603_1608Metric | | C105 | C26 | 100nF | C_0603_1608Metric | | C106 | C30 | 100nF | C_0603_1608Metric | | C107 | C48 | 100nF | C_0603_1608Metric | | C108 | C57 | 100nF | C_0603_1608Metric | | C109 | C41 | 100nF | C_0603_1608Metric | | C110 | C56 | 4.7uF | C_0603_1608Metric | | C111 | C27 | 4.7uF | C_0603_1608Metric | | C112 | C32 | 1uF | C_0603_1608Metric | | C113 | C51 | 12pF | C_0603_1608Metric | | C114 | C43 | 12pF | C_0603_1608Metric | | C115 | C49 | 6.8pF | C_0603_1608Metric | | C116 | C50 | 6.8pF | C_0603_1608Metric | | C117 | C64 | 10uF | C_0805_2012Metric | | C118 | C65 | 22uF/16V | C_0805_2012Metric | | C119 | C103 | 10uF | C_0805_2012Metric | | C120 | C95 | 10uF | C_0805_2012Metric | | C121 | C92 | 100nF | C_0402_1005Metric | | C122 | C93 | 100nF | C_0402_1005Metric | | C123 | C94 | 100nF | C_0402_1005Metric | | C124 | C88 | 10uF | C_0805_2012Metric | | C125 | C62 | 2.2uF | C_0603_1608Metric | | C126 | C63 | 100nF | C_0402_1005Metric | | C127 | C35 | 10uF | C_0805_2012Metric | | C128 | C36 | 1uF | C_0603_1608Metric | | C129 | C37 | 100nF | C_0402_1005Metric | | C130 | C12 | 220uF/16V polymer | CP_Elec_6.3x7.7 | | C131 | C13 | 220uF/16V polymer | CP_Elec_6.3x7.7 | | C132 | C14 | 22uF | C_0805_2012Metric | | C133 | C15 | 1uF | C_0603_1608Metric | | C134 | C16 | 100nF | C_0402_1005Metric | | C135 | C17 | 33pF | C_0402_1005Metric | | C136 | C18 | 10pF | C_0402_1005Metric | | C137 | C60 | 100nF | C_0402_1005Metric | | C138 | C58 | 100nF | C_0402_1005Metric | | C139 | C59 | 100nF | C_0402_1005Metric | | C140 | C47 | 100nF | C_0402_1005Metric | | C141 | C45 | 6.8nF | C_0402_1005Metric | | C142 | C46 | 56pF | C_0402_1005Metric | | C143 | C106 | 100nF-RF | C_0402_1005Metric | | C144 | C112 | 100nF | C_0402_1005Metric | | C145 | C113 | 100pF | C_0402_1005Metric | | C146 | C19 | DNP-pi | C_0402_1005Metric | | C147 | C5 | DNP-pi | C_0402_1005Metric | | C149 | C99 | 2.2uF/100V | C_1210_3225Metric | | C150 | C98 | 2.2uF/100V | C_1210_3225Metric | | C151 | C91 | 100uF/50V | CP_Elec_8x10 | | C152 | C105 | 100nF | C_0603_1608Metric | | C153 | C101 | 47uF/16V | C_1210_3225Metric | | C154 | C100 | 47uF/16V | C_1210_3225Metric | | C155 | C110 | 6.8nF | C_0402_1005Metric | | C156 | C111 | 39pF | C_0402_1005Metric | | C157 | C28 | 100nF | C_0603_1608Metric | | C158 | C116 | 100nF | C_0402_1005Metric | | C159 | C115 | 100nF | C_0402_1005Metric | | C160 | C114 | 10uF | C_0805_2012Metric | | C161 | C77 | 47uF | C_1210_3225Metric | | C162 | C78 | 47uF | C_1210_3225Metric | | C163 | C44 | 22uF | C_0805_2012Metric | | C164 | C34 | 22uF | C_0805_2012Metric | | C165 | C52 | 220uF/16V polymer | CP_Elec_6.3x7.7 | | C166 | C3 | 22uF | C_0805_2012Metric | | C167 | C4 | 22uF | C_0805_2012Metric | | C168 | C102 | 100nF | C_0603_1608Metric | | C169 | C33 | 10nF | C_0603_1608Metric | | C170 | C107 | 100nF | C_0603_1608Metric | | C171 | C38 | 100nF | C_0402_1005Metric | | C172 | C7 | 100nF | C_0603_1608Metric | | C173 | C24 | 100nF | C_0603_1608Metric | | C174 | C11 | 100nF | C_0603_1608Metric | | C175 | C66 | 100nF | C_0603_1608Metric | | C176 | C70 | 100nF | C_0603_1608Metric | | Cbst1 | C75 | 10nF | C_0603_1608Metric | | Ccomp1 | C90 | 2.2nF | C_0603_1608Metric | | Cu3 | C61 | 100nF | C_0603_1608Metric | | Cu4 | C83 | 100nF | C_0603_1608Metric | | D1 | D2 | LED | LED_0805_2012Metric | | D2 | D22 | SS34 | D_SMA | | D5 | D5 (igual) | BAT54 | D_SOD-123 | | D6 | D3 | 1N4148W | D_SOD-123 | | D10 | D33 | SMBJ33A | D_SMB | | D11 | D12 | SS34 | D_SMA | | D12 | D17 | SS34 | D_SMA | | D13 | D16 | SS34 | D_SMA | | D14 | D10 | PESD5V0S1BA | D_SOD-323 | | D15 | D11 | PESD5V0S1BA | D_SOD-323 | | D16 | D13 | PESD5V0S1BA | D_SOD-323 | | D17 | D14 | LED C13 (blue) | LED_0603_1608Metric | | D18 | D15 | LED PWR (green) | LED_0603_1608Metric | | D22 | D7 | SMAJ5.0A | SMA_L4.4-W2.6-LS5.0-RD | | D23 | D18 | PESD5V0S1BA | D_SOD-323 | | D24 | D20 | PESD5V0S1BA | D_SOD-323 | | D25 | D19 | PESD5V0S1BA | D_SOD-323 | | D27 | D34 | ESD9L5.0ST5G | SOD-923_L0.8-W0.6-LS1.0-RD | | D28 | D8 | PESD0402-240 | D_0402_1005Metric | | D32 | D26 | SMCJ33A | D_SMC | | D33 | D30 | BZX84C15 | SOT-23 | | D34 | D32 | B560C | D_SMC | | D35 | D31 | SMBJ33A | D_SMB | | D36 | D1 | PESD5V0S1BA | D_SOD-323 | | D37 | D4 | PESD5V0S1BA | D_SOD-323 | | D38 | D6 | PESD5V0S1BA | D_SOD-323 | | D39 | D23 | SM712.TCT | SOT-23 | | D4G1 | D9 | LED | LED_0805_2012Metric | | DB1 | D28 | LED | LED_0805_2012Metric | | DB2 | D27 | LED | LED_0805_2012Metric | | DB3 | D25 | LED | LED_0805_2012Metric | | DB4 | D24 | LED | LED_0805_2012Metric | | Dbk1 | D21 | SS34 | D_SMA | | DzG1 | D29 | BZX84C15 | SOT-23 | | F1 | F1 (igual) | PPTC 3A | Fuse_1812_4532Metric | | F2 | F2 (igual) | 3A/125V-NANO2-in-holder | Fuseholder_Littelfuse_Nano2_154x | | H4 | J17 | TTL_UARTB | PinHeader_1x04_P2.54mm_Vertical | | J9 | J16 | USB-C | USB_C_Receptacle_GCT_USB4085 | | J10 | J9 | HR911105A | RJ45_Hanrun_HR911105A_Horizontal | | J11 | J10 | USB-C DFU | USB_C_Receptacle_GCT_USB4085 | | J12 | J13 | UFL-GNSS | RF-SMD_FRF05002-JSS103M | | J13 | J8 | UFL-LTE | RF-SMD_FRF05002-JSS103M | | J14 | J11 | NanoSIM-JAE-SF72S006 | JAE_SIM_Card_SF72S006 | | JP1 | JP3 | 0R | SolderJumper-2_P1.3mm_Bridged_RoundedPad1.0x1.5mm | | JP2 | JP5 | F2:LFP (2-3) | SolderJumper-3_P1.3mm_Bridged23_RoundedPad1.0x1.5mm | | JP3 | JP2 | F1:0 | SolderJumper-3_P1.3mm_Bridged12_RoundedPad1.0x1.5mm | | JP4 | JP4 (igual) | F0:1 | SolderJumper-3_P1.3mm_Bridged12_RoundedPad1.0x1.5mm | | JP5 | JP6 | RS485_TERM | SolderJumper-2_P1.3mm_Open_TrianglePad1.0x1.5mm | | JP6 | JP1 | CUTOFF_BYPASS | SolderJumper-2_P1.3mm_Open_RoundedPad1.0x1.5mm | | K1 | K1 (igual) | G5V-1 DC5 | Relay_SPDT_Omron_G5V-1 | | L2 | L3 | 10uH | IND-SMD_MWSA0804S | | L6 | L4 | 2.2uH/8A | IND-SMD_MWSA0804S | | L8 | L2 | 10uH/2A | IND-SMD_MWSA0804S | | L20 | L1 | 4.7uH/5A | IND-SMD_MWSA0804S | | L21 | L6 | 68nH | L_0603_1608Metric | | L22 | L5 | 10uH/SRP1265A | IND-SMD_L13.5-W12.5 | | MH4 | MH3 | MountingHole_3.2mm_M3 | MountingHole_3.2mm | | MH5 | MH1 | MountingHole_3.2mm_M3 | MountingHole_3.2mm | | MH6 | MH4 | MountingHole_3.2mm_M3 | MountingHole_3.2mm | | MH7 | MH2 | MountingHole_3.2mm_M3 (v6 corner) | MountingHole_3.2mm | | MH8 | MH5 | MountingHole_3.2mm_M3 (v6 corner) | MountingHole_3.2mm | | P1 | J19 | GX16-5 | TerminalBlock_Phoenix_MKDS-1,5-5_1x05_P5.00mm_Horizontal | | P2 | J5 | 5V-IN-SD15B05 | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P3 | J12 | BATT-1S4P+NTC | JST_XH_B3B-XH-A_1x03_P2.50mm_Vertical | | P4 | J6 | FAN 2-pin | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P5 | J7 | CUTOFF-SW | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P6 | J1 | RESET-EXT | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P7 | J2 | NTC-HOTSPOT | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P8 | J4 | NTC-PROBE-2 | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P9 | J3 | PANEL_LED | JST_XH_B2B-XH-A_1x02_P2.50mm_Vertical | | P10 | J18 | RGB_LED_EXT | JST_XH_B4B-XH-A_1x04_P2.50mm_Vertical | | P11 | J15 | RS485_OUT | PhoenixContact_MC_1,5_3-G-3.5_1x03_P3.50mm_Horizontal | | P12 | J14 | RS232_OUT | PhoenixContact_MC_1,5_3-G-3.5_1x03_P3.50mm_Horizontal | | Q1 | Q11 | AO3401A | SOT-23 | | Q2 | Q6 | AO3400A | SOT-23 | | Q4 | Q1 | AO3400A | SOT-23 | | Q5 | Q8 | MMBT3904 | SOT-23 | | Q6 | Q4 | MMBT3904 | SOT-23 | | Q7 | Q7 (igual) | AO4406A | SOIC-8_3.9x4.9mm_P1.27mm | | Q10 | Q9 | IRFR5305 | TO-252-2 | | Q20 | Q3 | 2N7002 | SOT-23 | | Q21 | Q5 | 2N7002 | SOT-23 | | Q22 | Q2 | MMBT3904 | SOT-23 | | Q23 | Q10 | IRFR5305 | TO-252-2 | | R1 | R103 | 1k | R_0603_1608Metric | | R2 | R96 | 10k | R_0603_1608Metric | | R3 | R2 | 120R | R_0603_1608Metric | | R5 | R20 | 10k | R_0603_1608Metric | | R6 | R25 | 10k | R_0603_1608Metric | | R7 | R18 | 10k | R_0603_1608Metric | | R8 | R19 | 10k | R_0603_1608Metric | | R20 | R78 | 100k | R_0603_1608Metric | | R21 | R79 | 19.1k | R_0603_1608Metric | | R30 | R50 | 4.7k | R_0603_1608Metric | | R31 | R51 | 4.7k | R_0603_1608Metric | | R40 | R49 | 1k | R_0603_1608Metric | | R41 | R48 | 10k | R_0603_1608Metric | | R42 | R14 | 10k/1% | R_0603_1608Metric | | R50 | R81 | 1.43k/1% | R_0603_1608Metric | | R51 | R94 | 270k/1% | R_0603_1608Metric | | R52 | R95 | 100k/1% | R_0603_1608Metric | | R53 | R85 | 499k/1% | R_0603_1608Metric | | R54 | R86 | 100k/1% | R_0603_1608Metric | | R55 | R93 | 5.6k/1% | R_0603_1608Metric | | R56 | R31 | 100k | R_0603_1608Metric | | R57 | R60 | 100k | R_0603_1608Metric | | R58 | R59 | 100k | R_0603_1608Metric | | R80 | R66 | 10k | R_0603_1608Metric | | R81 | R53 | 10k | R_0603_1608Metric | | R82 | R109 | 120R | R_0603_1608Metric | | R83 | R23 | 12.4k/1% | R_0603_1608Metric | | R84 | R3 | 10k | R_0603_1608Metric | | R85 | R58 | 100k | R_0603_1608Metric | | R86 | R47 | 40.2k | R_0603_1608Metric | | R87 | R42 | 100k | R_0603_1608Metric | | R88 | R57 | 31.6k/1% | R_0603_1608Metric | | R89 | R88 | 120R | R_0603_1608Metric | | R90 | R89 | 120R | R_0603_1608Metric | | R91 | R90 | 120R | R_0603_1608Metric | | R92 | R5 | 49.9R/1% | R_0603_1608Metric | | R93 | R4 | 49.9R/1% | R_0603_1608Metric | | R94 | R12 | 49.9R/1% | R_0603_1608Metric | | R95 | R11 | 49.9R/1% | R_0603_1608Metric | | R96 | R22 | 330R | R_0603_1608Metric | | R97 | R10 | 330R | R_0603_1608Metric | | R98 | R52 | 10k | R_0603_1608Metric | | R99 | R24 | 10k | R_0603_1608Metric | | R100 | R44 | 5.1k | R_0603_1608Metric | | R101 | R45 | 5.1k | R_0603_1608Metric | | R102 | R54 | 1k | R_0603_1608Metric | | R103 | R61 | 1k | R_0603_1608Metric | | R104 | R32 | 10R | R_0603_1608Metric | | R105 | R72 | 10k | R_0603_1608Metric | | R106 | R43 | 1k | R_0603_1608Metric | | R107 | R56 | 0R-NEVER-FIT | R_0603_1608Metric | | R108 | R36 | 0R-NEVER-FIT | R_0603_1608Metric | | R109 | R29 | 4.7k | R_0603_1608Metric | | R110 | R28 | 75k/1% | R_0603_1608Metric | | R111 | R27 | 20k/1% | R_0603_1608Metric | | R112 | R6 | 1k | R_0603_1608Metric | | R113 | R33 | 100k | R_0603_1608Metric | | R114 | R37 | 100k | R_0603_1608Metric | | R115 | R62 | 100k | R_0603_1608Metric | | R116 | R35 | 113k/1% | R_0603_1608Metric | | R117 | R34 | 200k/1% | R_0603_1608Metric | | R118 | R9 | 0R | R_0402_1005Metric | | R119 | R98 | 100k | R_0603_1608Metric | | R120 | R100 | 162k/1% | R_0603_1608Metric | | R121 | R107 | 57.6k/1% | R_0603_1608Metric | | R122 | R106 | 10.2k/1% | R_0603_1608Metric | | R123 | R108 | 13k | R_0603_1608Metric | | R124 | R92 | 523k/1%-DNP | R_0603_1608Metric | | R125 | R99 | 84.5k/1%-DNP | R_0603_1608Metric | | R126 | R15 | 10k/1% | R_0603_1608Metric | | R127 | R63 | 0R | R_0603_1608Metric | | R128 | R41 | 0R | R_0603_1608Metric | | R129 | R65 | 0R | R_0603_1608Metric | | R130 | R69 | 0R | R_0603_1608Metric | | R131 | R39 | 0R | R_0603_1608Metric | | R132 | R40 | 22R | R_0603_1608Metric | | R133 | R68 | 22R | R_0603_1608Metric | | R134 | R64 | 22R | R_0603_1608Metric | | R135 | R101 | 100k | R_0603_1608Metric | | R136 | R82 | 10k | R_0603_1608Metric | | R137 | R21 | 100k/1% | R_0603_1608Metric | | R138 | R26 | 120k/1% | R_0603_1608Metric | | R139 | R46 | 100k | R_0603_1608Metric | | R140 | R1 | 4.7k | R_0603_1608Metric | | R141 | R87 | 100k | R_0603_1608Metric | | R142 | R55 | 100k | R_0603_1608Metric | | R143 | R38 | 100k | R_0603_1608Metric | | R144 | R102 | 100k | R_0603_1608Metric | | R145 | R75 | 390R | R_0603_1608Metric | | R146 | R74 | 390R | R_0603_1608Metric | | R147 | R73 | 1k | R_0603_1608Metric | | R148 | R8 | 0R | R_0603_1608Metric | | RB1 | R104 | 120R | R_0603_1608Metric | | RB2 | R97 | 120R | R_0603_1608Metric | | RB3 | R91 | 120R | R_0603_1608Metric | | RB4 | R83 | 120R | R_0603_1608Metric | | Rcc1 | R110 | 5.1k | R_0603_1608Metric | | Rcc2 | R111 | 5.1k | R_0603_1608Metric | | Rcomp1 | R84 | 40.2k | R_0603_1608Metric | | Rdfu1 | R30 | 100k | R_0603_1608Metric | | Ren1 | R77 | 100k | R_0603_1608Metric | | Ren2 | R76 | 20k | R_0603_1608Metric | | Rfreq1 | R70 | 100k | R_0603_1608Metric | | Rg1 | R71 | 100R | R_0603_1608Metric | | Rgs1 | R67 | 100k | R_0603_1608Metric | | Rig1 | R112 | 22k | R_0603_1608Metric | | Rig2 | R16 | 22k | R_0603_1608Metric | | Rigb1 | R17 | 2.2k | R_0603_1608Metric | | Rled1 | R13 | 10k | R_0603_1608Metric | | Rmled1 | R7 | 1k | R_0603_1608Metric | | Rrp1 | R105 | 10k | R_0603_1608Metric | | RS1 | R80 | 10mR/1% | R_1206_3216Metric | | SW1 | SW2 | RESET | SW_PUSH_6mm | | SW2 | SW1 | BOOT0 | SW_PUSH_6mm | | TP1 | TP11 | CLPROG | TestPoint_Pad_D1.5mm | | TP2 | TP12 | PFO | TestPoint_Pad_D1.5mm | | TP3 | TP4 | SWDIO | TestPoint_Pad_D1.5mm | | TP4 | TP8 | SWCLK | TestPoint_Pad_D1.5mm | | TP5 | TP7 | NRST | TestPoint_Pad_D1.5mm | | TP6 | TP2 | GND | TestPoint_Pad_D1.5mm | | TP7 | TP1 | 3V3 | TestPoint_Pad_D1.5mm | | TP8 | TP6 | USB_BOOT | TestPoint_Pad_D1.5mm | | TP9 | TP3 | DBG_TX_PA9 | TestPoint_Pad_D1.5mm | | TP10 | TP10 (igual) | SAFEBOOT_N | TestPoint_Pad_D1.0mm | | TP11 | TP9 | GNSS_RESET_N | TestPoint_Pad_D1.0mm | | TP12 | TP5 | 1V8_MODEM | TestPoint_Pad_D1.5mm | | U2 | U15 | MP1584EN | SOIC-8-1EP_3.9x4.9mm_P1.27mm_EP2.29x3mm | | U3 | U8 | SHT40-AD1B | Sensirion_DFN-4_1.5x1.5mm_P0.8mm_SHT4x_NoCentralPad | | U6 | U17 | LTC4040EUFD | QFN-24-1EP_4x5mm_P0.5mm_EP2.65x3.65mm | | U10 | U14 | SC16IS752IPW | TSSOP-28_4.4x9.7mm_P0.65mm | | U11 | U1 | W5500 | LQFP-48_7x7mm_P0.5mm | | U12 | U7 | MP1584EN | SOIC-8-1EP_3.9x4.9mm_P1.27mm_EP2.29x3mm | | U13 | U21 | PCF8574 | SOIC-16W_7.5x10.3mm_P1.27mm | | U14 | U12 | THVD1410 | SOIC-8_3.9x4.9mm_P1.27mm | | U15 | U16 | TRS3232E | SOIC-16_3.9x9.9mm_P1.27mm | | U16 | U3 | STM32F411RET6 | LQFP-64_10x10mm_P0.5mm | | U17 | U10 | TLV1117LV33DCYR | SOT-223-3_TabPin2 | | U18 | U18 (igual) | ZED-F9P-04B | LCC-LGA-102_L22.0-W17.0_FM660 | | U19 | U6 | A7670SA-LASC | LGA-124_L24.0-W24.0-P1.0-A7670C-LASS | | U20 | U4 | AP64350SP-13 | SO-8_L4.9-W3.9-P1.27-LS6.0-BL-EP | | U21 | U20 | TPS7A2033PDBVR | SOT-23-5 | | U22 | U13 | MFF2-SIM-carrier | MFF2_6x5 | | U23 | U5 | 74LVC2T45 | VSSOP-8_L2.1-W2.4-P0.50-LS3.2-BL | | U24 | U9 | 74LVC2T45 | VSSOP-8_L2.1-W2.4-P0.50-LS3.2-BL | | U25 | U22 | TPS54360B | SO-8_L4.9-W3.9-P1.27-LS6.0-BL-EP | | U26 | U26 (igual) | SC7A20TR | LGA-12_L2.0-W2.0-P0.50-BL | | U27 | U23 | 74LVC1G125GV,125 | SOT-23-5 | | U28 | U25 | TPS2552DBVR | SOT-23-6 | | U29 | U19 | TMP102AIDRLR | SOT-563 | | U30 | U24 | USBLC6-2SC6 | SOT-23-6 | | U31 | U2 | TMP102AIDRLR | SOT-563 | | U32 | U11 | SN74LVC1G04DBVR | SOT-23-5 | | Y1 | Y1 (igual) | 25MHz | Crystal_SMD_HC49-SD | | Y2 | Y4 | 3.6864MHz | Crystal_SMD_HC49-SD | | Y3 | Y2 | 25MHz | Crystal_SMD_3225-4Pin_3.2x2.5mm | | Y4 | Y3 | 32.768kHz | Crystal_SMD_3215-2Pin_3.2x1.5mm |

??? info "PWR_FLAG (solo esquemático)" V5.6 y V5.7: PF1 → #FLG01, PF2 → #FLG02, PF4 → #FLG03, PF7 → #FLG04, PF5 → #FLG05, PF6 → #FLG06, PF8 → #FLG07, PF9 → #FLG08, PF10 → #FLG09, PF11 → #FLG10, PF12 → #FLG11, PF13 → #FLG12, PF14 → #FLG13.

v6: PF1 → #FLG01, PF2 → #FLG02, PF4 → #FLG03, PF7 → #FLG04, PF5 → #FLG05, PF6 → #FLG06, PF16 → #FLG07, PF17 → #FLG08, PF18 → #FLG09, PF8 → #FLG10, PF9 → #FLG11, PF10 → #FLG12, PF11 → #FLG13, PF19 → #FLG14, PF21 → #FLG15, PF20 → #FLG16, PF12 → #FLG17, PF13 → #FLG18, PF14 → #FLG19.

Cómo se hizo

• Script: kicad/tools/t43_renumber.py (plan muestra la tabla sin escribir; apply escribe con respaldo *.T43bak). Las reglas por tarjeta (etiquetas, notas reescritas y protegidas) están al principio del archivo.
• Revisión: kicad/tools/t43_check.py ANTES DESPUES tarjetas --kicad.
• Paquetes: kicad/tools/fab_package.py hbox-watchdog-v5 HBOX_v5_Rev6_PROD y lo mismo con hbox-watchdog-v57 y HBOX_v5_Rev7_PROD.
• Orden de los pasos:
  1. Probar en copias (_to_delete/audit-20261022/t43/).
  2. Aplicar en la Mac con KiCad cerrado.
  3. Correr el DRC con paridad, --refill-zones y --save-board.
  4. Regenerar los paquetes.
  5. Comparar BOM, CPL y Gerber contra los de las 17:28.
• La v6 la hizo un agente de Claude en paralelo, con el mismo script en modo de una tarjeta y las mismas pruebas.
• Commits:
  • V5.6/V5.7: kicad e13d074. Lo hizo el auto-sync de las 18:00, por eso su mensaje es genérico.
  • v6 y la corrección del script: kicad a08e49a. Desde ese commit, los nombres de red del .kicad_dru se cambian en una sola pasada; antes, dos nombres que se intercambian podían encadenarse. En estas tres tarjetas no pasó.
