title: "Instrucciones para Michelle — V5.6 y V5.7, pasada 4: cierre (19-oct-2026)" tags: [project-drogheda, hardware, hbox, einarboard, v5.6, v5.7, layout, pcb, michelle, t30] project: Project Drogheda author: Helgen Technologies date: 2026-10-19 version: 1.1 status: ACTIVO — sustituye lo pendiente de la pasada 3 (16-oct) · T30 subido (7650b96) · 19-oct tarde: prioridades de la parte A en la clasificación de la V5.6 (nuevo A-0, C129) · 20-oct: T31 (C129 entra y Dbk2 sale del esquemático, V5.6 y V5.7) + F8 de Leo; A-1/B-3 ya solo borran la rama de Dbk2 audience: Michelle (layout), Leo

Instrucciones para Michelle — V5.6 y V5.7, pasada 4 (cierre) · 19-oct-2026

Primero, gracias: la pasada 3 cerró casi todo lo grande en las dos tarjetas (el detalle está en la re-auditoría del 19-oct). Esta pasada es corta: lo mecánico ya lo hace el script T30 y aquí queda solo lo que necesita mover cobre o piezas.

Base: V5.6 = hbox-watchdog-v5.kicad_pcb y V5.7 = hbox-watchdog-v57.kicad_pcb, los dos después de T30. Orden: V5.6 completa → commit y push → V5.7.

Reglas de siempre:

Corriente solo por F.Cu/B.Cu (In1 e In2 son de 0.5 oz). Cada cambio de capa de una red de potencia lleva 2–3 vías 0.6/0.3 (u 0.8/0.3), nunca una sola.
No mover U6, U7, U16, U26, MOD1, J7/J8, RS1, C31, Q7 ni la fila de conectores. No tocar la pasta del EP de U6.
No tocar los hilos de sensado de RS1 (dos pistas de 0.25 mm de U6.6 y U6.7 a los pads de RS1, de T27) ni unirles cobre de potencia.
No mover ni borrar las vías que agregó T30 (las 0.6/0.3 nuevas junto a las vías de potencia y junto a C149/C150/D34). Si estorban para algo de esta lista, avísale a Leo.
Las coordenadas (x, y) en mm son para ubicarte rápido; manda el designator y el pin.

0. Antes de empezar (Leo, 10 min)

Con KiCad cerrado (PCB y esquemático de las dos tarjetas) y el árbol limpio:

cd ~/Documents/Claude/Projects/Drogheda/03-Architecture-Hardware/kicad
git status                      # sin cambios; a lo más, tools/t30_v56_v57_mecanicos.py como archivo nuevo (??)
git pull --ff-only
# prueba en seco: no escribe nada, solo dice lo que haría
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v5.kicad_pcb
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v57.kicad_pcb
# aplicar (deja .T30bak del PCB y del esquemático)
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v5.kicad_pcb --apply
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v57.kicad_pcb --apply

Lo que debe decir:

V5.6 (`hbox-watchdog-v5`)	V5.7 (`hbox-watchdog-v57`)
—	`4 cobre suelto borrado: 12 elementos`
`3 via micro …` × 4 (la de `/NTC` pasa a 0.5/0.3)	igual
`1 vias en paralelo: 18 nuevas en 10 sitios, 30 tramos de union`	`1 vias en paralelo: 21 nuevas en 11 sitios …`
—	`2 vias GND junto a C149/C150/D34/C153/C154: 11 nuevas`
`5 conexion solida: 1 pads`	`5 conexion solida: 7 pads`
`6 JP/TP/MOD1 fuera de BOM y posiciones en el PCB: 14 huellas`	igual
`7 cajetin del PCB: EINARBoard HBOX V5.6, rev 5.6, 2026-10-19`	`… V5.7, rev 5.7, 2026-10-19`
`6 esquematico: 14 simbolos …; cajetin actualizado`	igual

Si dice ABORTAR, el archivo ya no es el que se auditó (alguien lo cambió): no escribió nada; avísale a Claude.

Después, en KiCad, cada tarjeta: B (rellenar zonas) → Inspeccionar → DRC con «Rellenar zonas» y «Comprobar paridad».

V5.6: debe dar lo mismo que antes de T30: 3 errores (MH7/MH9/MH10 dentro de MOD1, por diseño), 0 sin conectar, paridad solo con los PF*.
V5.7: lo mismo, y sin los 6 avisos de cobre suelto.

Guarda (Ctrl+S) y sube:

mv hbox-watchdog-v5.kicad_pcb.T30bak hbox-watchdog-v5.kicad_sch.T30bak hbox-watchdog-v57.kicad_pcb.T30bak hbox-watchdog-v57.kicad_sch.T30bak _to_delete/
git add tools/t30_v56_v57_mecanicos.py hbox-watchdog-v5.kicad_pcb hbox-watchdog-v5.kicad_sch hbox-watchdog-v57.kicad_pcb hbox-watchdog-v57.kicad_sch
git commit -m "T30: V5.6/V5.7 vias en paralelo, vias micro a normales, cobre suelto V5.7, cajetin, stackup 7628, JP/TP/MOD1 fuera de BOM/CPL" --trailer "Co-Authored-By: Claude Opus 5.5 <noreply@anthropic.com>" --trailer "Claude-Session: https://claude.ai/code/session_01QCy5VHMVLkAmftYM6swWmx"
git push
cd ../..
git add 03-Architecture-Hardware/kicad
git -c diff.ignoreSubmodules=none commit -m "kicad: T30 (V5.6/V5.7)" --trailer "Co-Authored-By: Claude Opus 5.5 <noreply@anthropic.com>" --trailer "Claude-Session: https://claude.ai/code/session_01QCy5VHMVLkAmftYM6swWmx"
git push

Michelle, después del aviso de Leo: git pull --ff-only y empiezas con la parte A. No abras V5.6 ni V5.7 antes de ese aviso: así no se repite el conflicto del lunes.

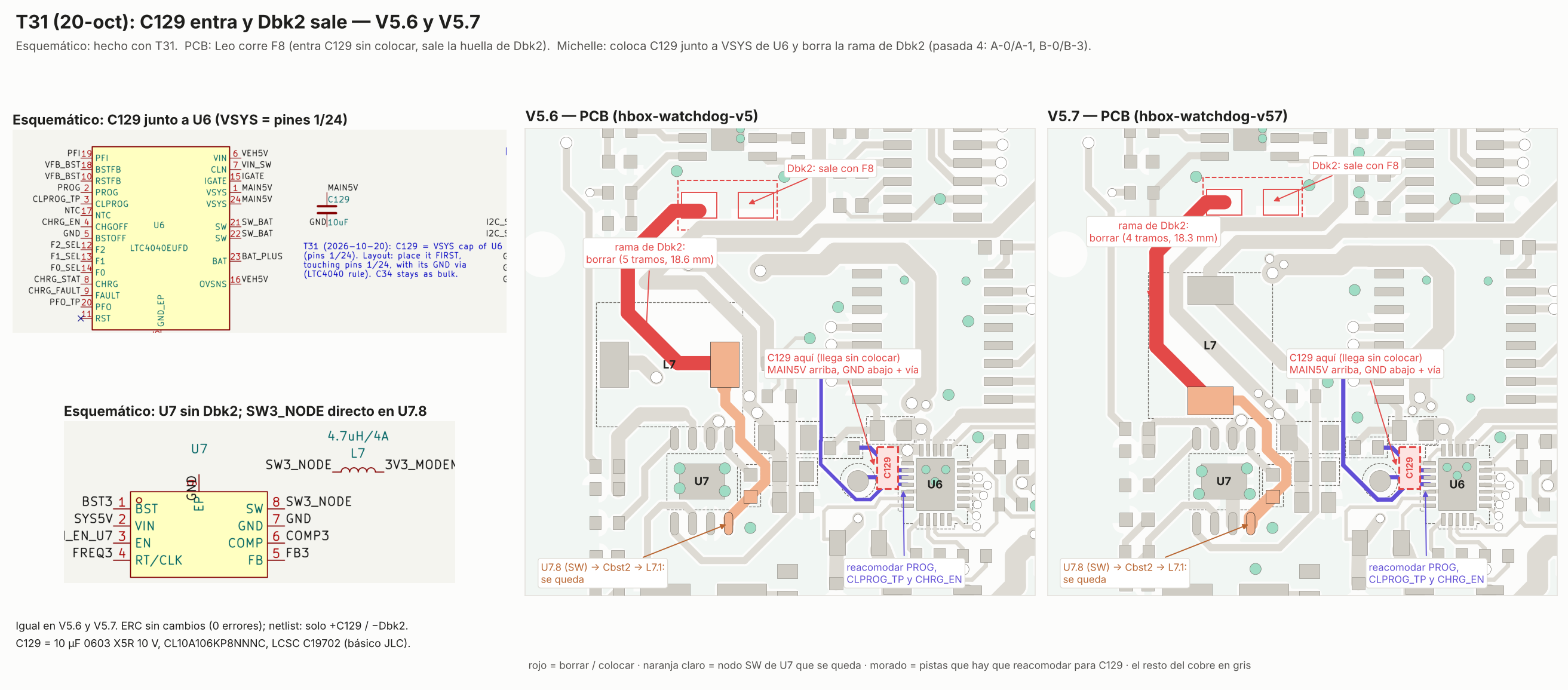

0b. T31 y Actualizar PCB (Leo, 20-oct)

El 20-oct, Claude corrió T31 (kicad/tools/t31_c129_vsys_quitar_dbk2.py) en los esquemáticos de las dos tarjetas:

C129 = 10 µF 0603 X5R 10 V (LCSC C19702) entre /MAIN5V y GND, junto a U6. Es el capacitor de VSYS que faltaba (punto 1 de la clasificación).
Dbk2 fuera: U7 es síncrono y no lleva diodo (decisión D-19-2). U7.8 sigue unido a /SW3_NODE.
Solo V5.6: se quitó una marca de «no conectar» que sobraba en U10.14 (SDA del SC16IS752).

ERC igual que antes (0 errores); el netlist solo cambia en +C129 y −Dbk2.

Después, Leo corre F8 (Actualizar PCB desde esquemático, con «Borrar huellas sin símbolo») en las dos tarjetas: entra C129 y sale la huella de Dbk2. C129 llega sin colocar, fuera del contorno. Leo sube y te avisa con el hash: entonces git pull --ff-only.

Lo que te toca de esto: colocar C129 (A-0 en V5.6, B-0 en V5.7) y borrar la rama de Dbk2, que queda como pista colgando (A-1, B-3).

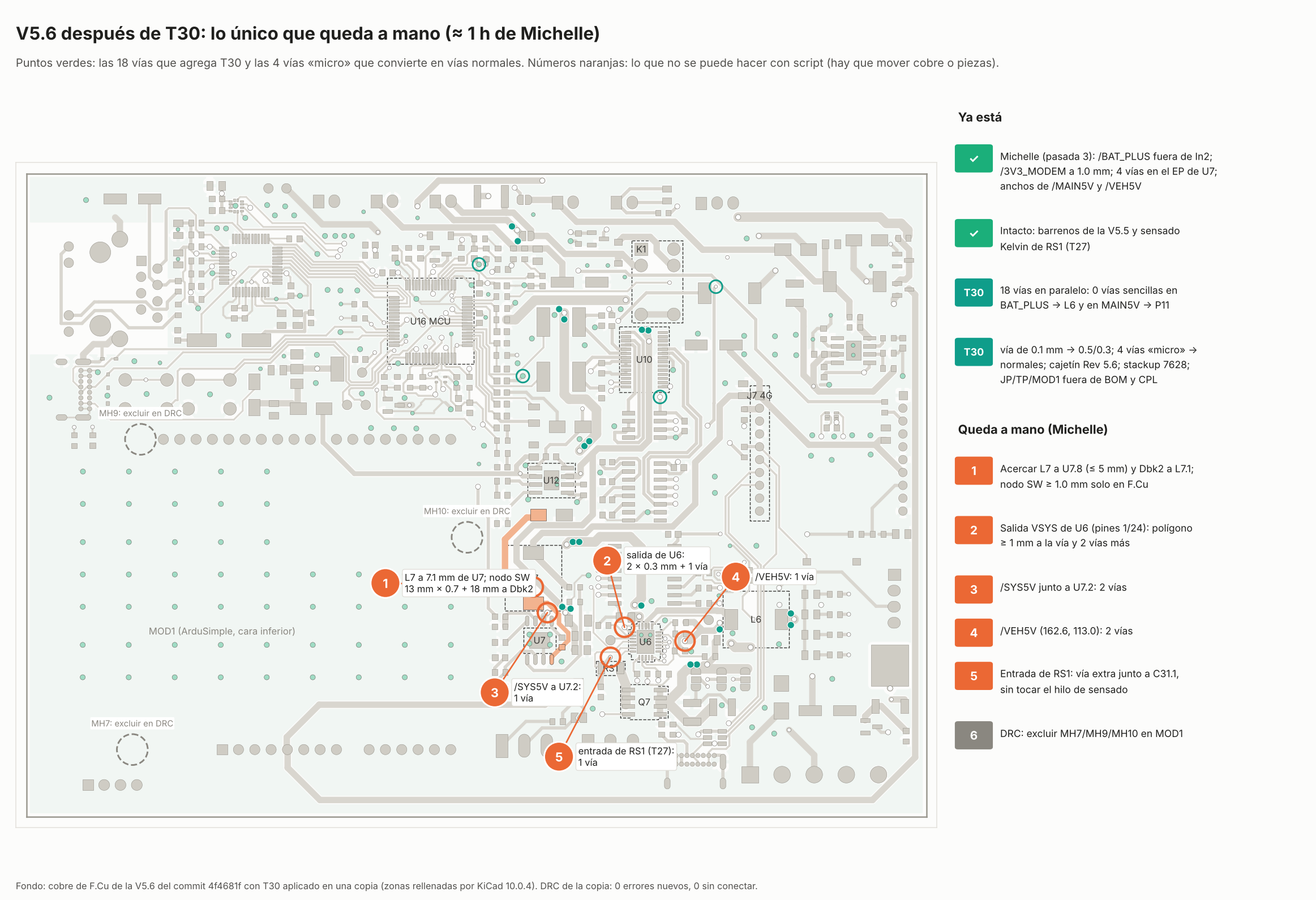

Parte A — V5.6 (`hbox-watchdog-v5`, ≈ 1 h)

!!! danger "Prioridades de la parte A (19-oct, tarde)" - Primero, A-0 — C129 junto a VSYS de U6 (crítico, nuevo): ya está en el esquemático y en el PCB (sección 0b) y llega sin colocar. Pégalo a los pines 1/24, con su vía a GND, reacomodando /PROG, /CLPROG_TP y /CHRG_EN. Paso a paso (el paso 1, esquemático, ya está hecho). - Regresar las 2 vías de T30 junto a (144.1, 98.05) en /MAIN5V y dejar /3V3_MODEM sin vías sencillas: se perdieron en el guardado de las 18:59. - A-1: Dbk2 ya no existe: borra su rama (5 tramos). Si L7 no cabe más cerca de U7, se queda. - Qué es crítico y qué se puede quedar, punto por punto: ▶ clasificación de la V5.6.

A-1. Rama de Dbk2, y L7

Dbk2 ya no existe (T31 y F8 del 20-oct, sección 0b). Queda su rama: 5 tramos de 1.0 mm en F.Cu (18.6 mm en total) que salen de L7.1 y llegan a donde estaba Dbk2. Es una antena de conmutación y el DRC la marca como pista colgando.

Tramo	De	A
1	(141.47, 104.56), dentro del pad de L7.1	(138.29, 104.56)
2	(138.29, 104.56)	(134.75, 101.02)
3	(134.75, 101.02)	(134.75, 97.06)
4	(134.75, 97.06)	(138.0, 93.8)
5	(138.0, 93.8)	(139.8, 93.8), donde estaba el pad de Dbk2

Borra esos 5 tramos. No toques el camino de U7.8 a Cbst2.2 y a L7.1 (pistas de 0.7 mm que llegan a L7.1 por abajo) ni los dos pedacitos que quedan dentro del pad de L7.1.
L7: si cabe más cerca de U7 sin mover otras piezas, acércala (L7.1 a ≤ 5 mm de U7.8). Si no, se queda donde está (punto 5 de la clasificación).
Si tocas el nodo SW (U7.8 → Cbst2.2 → L7.1): solo en F.Cu, sin vías y sin pistas de otras redes debajo en In1.
/3V3_MODEM (L7.2 → J7.1): 1.0 mm y sin vías sencillas (regresión del 19-oct, arriba).

Revisión: DRC con 0 pistas colgando y 0 sin conectar. Si aparece «sin conectar» entre U7.8 y L7.1, borraste de más: Ctrl+Z.

A-2. Salida VSYS de U6

Los pines U6.1 y U6.24 (VSYS) llegan a la vía (153.19, 110.88) con dos pistas de 0.3 mm (1.6 y 2.3 mm). Por ahí pasa todo el 5 V cuando la tarjeta va en batería.

Haz un polígono (o pistas) de ≥ 1.0 mm desde los dos pines hasta la vía. Entra al pad con el ancho del pad y ensancha en cuanto salgas.
Pon 2 vías más junto a esa vía, unidas en F.Cu y B.Cu.
Cuidado con los pines vecinos de U6 y con C35 (arriba a la izquierda).

A-3. `/SYS5V` hacia U7.2

La vía (141.2, 108.6), junto a U7.2 (VIN del buck del módem), es la única que une ese tramo de B.Cu con F.Cu. Pon 2 vías más a su lado, o llega a U7.2 por F.Cu sin cambiar de capa.

A-4. `/VEH5V` en (162.6, 113.0)

Vía sencilla en el camino de P2 a RS1, entre U6 y L6. 2 vías más, unidas a la pista de 1.0 mm en F.Cu y en B.Cu. Ojo: ahí mismo llega la pista de 0.5 mm de U6.16 (OVSNS) por B.Cu: no la ensanches ni la muevas.

A-5. Entrada de RS1 (zona de T27)

La vía (151.0, 115.54) lleva toda la entrada de 5 V a RS1.1. No la muevas: pon una vía más en otro punto del mismo camino. La mejor opción es junto a C31.1 (149.46, 120.11): una vía de B.Cu a F.Cu pegada al pad, unida al B.Cu de /VEH5V y al pad de C31.1. Desde ahí la corriente entra a RS1.1 por la pista de 1.0 mm de T27.

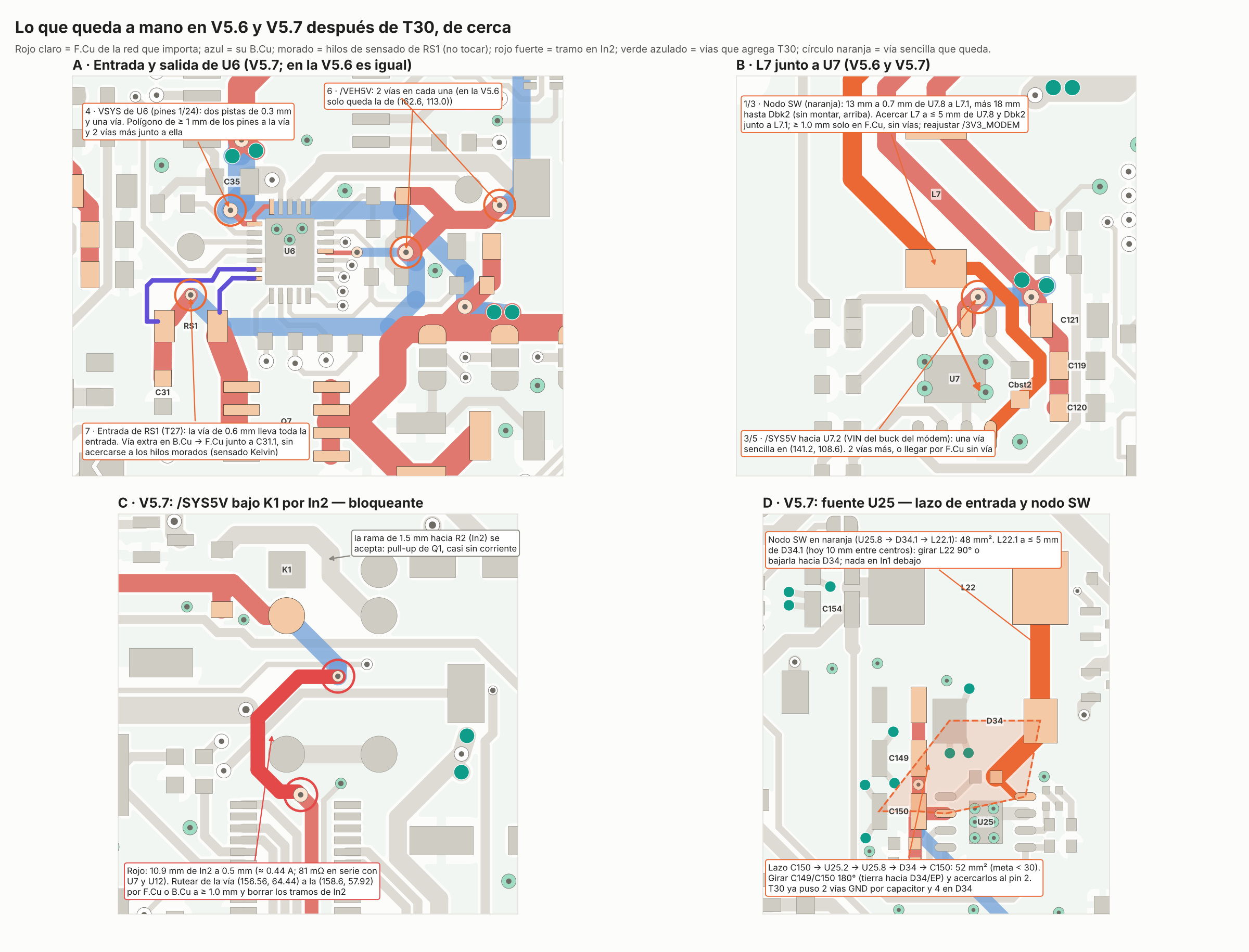

Condición: a ≥ 0.25 mm de los dos hilos de sensado de 0.25 mm (morados en la figura). Si no cabe sin acercarte, déjalo y avísale a Leo.

A-6. DRC: excluir MH7/MH9/MH10

El DRC marca MH7, MH9 y MH10 «dentro del courtyard de MOD1»: son los barrenos del ArduSimple y es por diseño. Clic derecho en cada uno → Excluir esta infracción.

A-7. Cierre de V5.6

B (rellenar zonas).
DRC con «Rellenar zonas» y «Comprobar paridad»:
- 0 errores (con las 3 exclusiones de A-6);
- 0 sin conectar;
- paridad solo con los PF*;
- 0 colgantes.
Los ~85 avisos de «huella no coincide con la librería» son ruido; no los toques.
Commit y push. Escribe en el mensaje lo que hiciste de verdad:

git add hbox-watchdog-v5.kicad_pcb hbox-watchdog-v5.kicad_pro
git commit -m "V5.6 pasada 4: C129 junto a VSYS de U6, vias de MAIN5V y 3V3_MODEM, rama de Dbk2 fuera, via colgando y RS485_B, exclusiones MOD1"
git push

Avísale a Leo con el hash. Claude revisa pad a pad y genera Gerber/BOM/CPL del piloto.

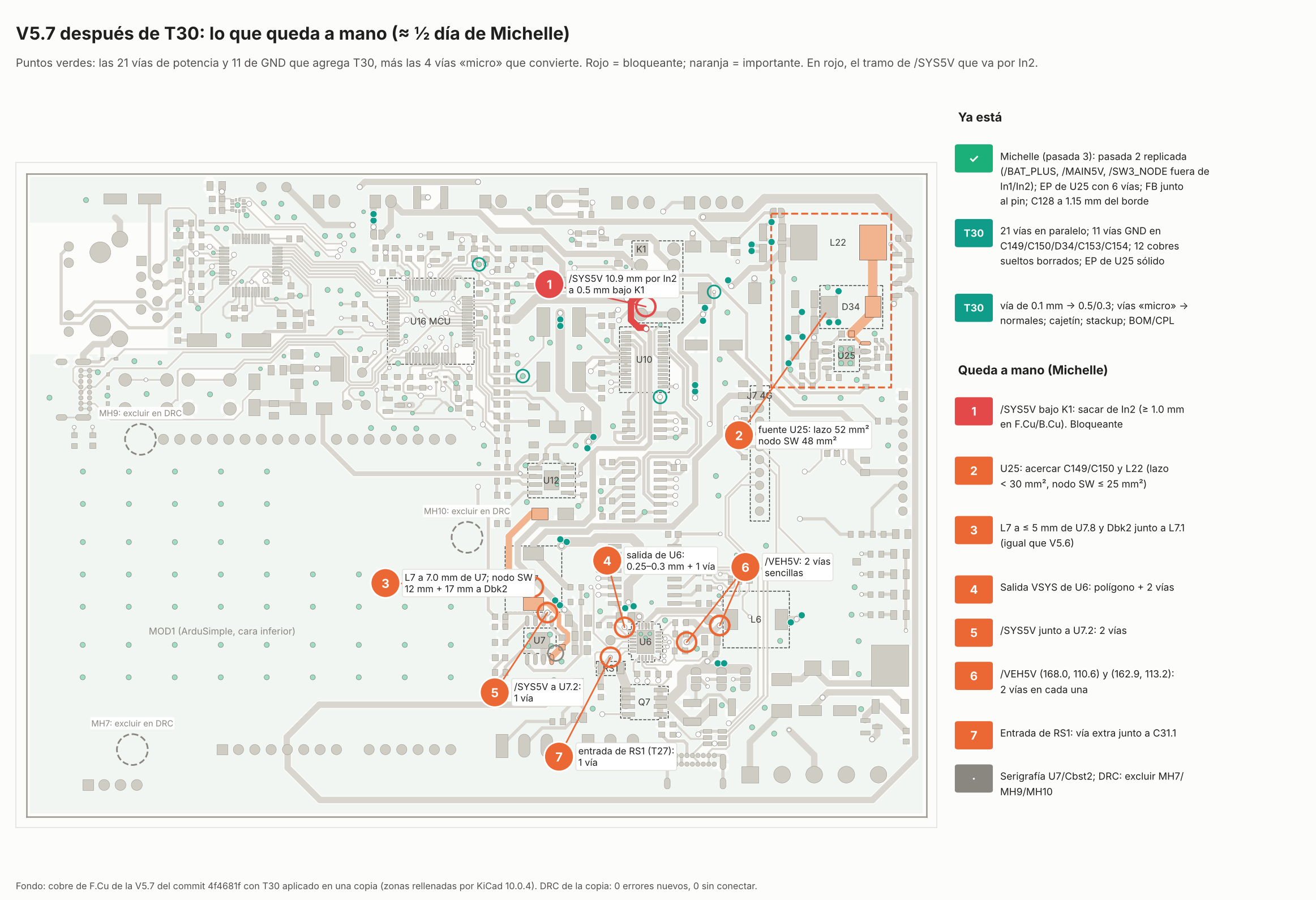

Parte B — V5.7 (`hbox-watchdog-v57`, ≈ medio día)

B-0. C129 junto a VSYS de U6 (crítico)

Igual que A-0. U6 y sus pistas están igual que en la V5.6: el mejor lugar también es (153.07, 111.95), en vertical, y también choca solo con /PROG, /CLPROG_TP y /CHRG_EN.

B-1. `/SYS5V` bajo K1: fuera de In2 — BLOQUEANTE

Hoy va 10.9 mm por In2 a 0.5 mm entre las vías (156.56, 64.44) y (158.6, 57.92), rodeando bajo K1 (por (155.41, 64.28) → (154.19, 63.06) → (154.19, 60.23) → (156.47, 57.95)). Ese tramo está en serie con todo lo que alimenta a U7 (buck del módem) y U12 (3.3 V de Ethernet): 81 mΩ, y aguanta ≈ 0.44 A cuando por ahí pasan picos de 1.5 A.

Rutea esa unión por F.Cu o B.Cu a ≥ 1.0 mm. Si cambias de capa, con 2–3 vías.
Borra los tramos de 0.5 mm de In2 y las dos vías que queden sueltas.
La rama de 1.5 mm de /SYS5V que va por In2 hacia R2 (de la vía (165.4, 47.08) a (155.74, 54.64)) se queda: es el pull-up de 10 k de la compuerta de Q1 y casi no lleva corriente.

B-2. Fuente U25: lazo de entrada y nodo SW

Hoy el lazo C150 → U25.2 → U25.8 → D34 → C150 mide 52 mm² (meta < 30), y el nodo SW (U25.8 → D34.1 → L22.1) mide 48 mm² (meta ≤ 25). L22.1 (191.8, 51.0) está a 10 mm de D34.1 (191.8, 61.0), entre centros. T30 ya puso 2 vías GND junto a la tierra de cada capacitor y 4 junto a D34.2; eso acorta el regreso, pero el área la define dónde están las piezas.

C149/C150 (181.2, 63.8 / 67.8): gíralos 180° para que su pad de tierra mire hacia D34/EP de U25, y acércalos al pin 2 de U25 (184.7, 67.97): pad de /24V a ≤ 2 mm del pin 2. Su tierra debe quedar sobre la misma isla de F.Cu que D34.2 y el EP, sin cuellos de menos de 1 mm.
L22: que L22.1 quede a ≤ 5 mm de D34.1. Puedes girarla 90° o bajarla hacia D34; L22.2 sigue saliendo a C153/C154.
Nodo SW solo en F.Cu, compacto, sin nada en In1 debajo.
Conserva las vías de T30. Si al mover C149/C150 una queda dentro de un pad o choca, muévela junto al pad nuevo; deben quedar 2 por capacitor.
No muevas U25, R121/R122 ni C152: el FB ya quedó bien (0.6 mm).

B-3. Rama de Dbk2, y L7

Igual que A-1. Aquí la rama son 4 tramos de 1.0 mm en F.Cu (18.3 mm): de L7.1 (139.0, 107.2) a (135.2, 103.4), a (135.2, 96.75), a (138.75, 93.2) y a (140.0, 93.2), donde estaba Dbk2. El camino de U7.8 a Cbst2.2 y a L7.1 se queda.

B-4. Salida VSYS de U6

Igual que A-2. Aquí las pistas son de 0.25–0.3 mm.

B-5. `/SYS5V` hacia U7.2

Igual que A-3: vía (141.2, 108.6).

B-6. `/VEH5V`: dos vías sencillas entre U6 y L6

(168.0, 110.6) y (162.85, 113.19): 2 vías más en cada una, unidas a la pista de 1.0 mm en las dos capas.
La de (162.85, 113.19) recibe la pista de 0.5 mm de U6.16 por B.Cu: no la toques.

B-7. Entrada de RS1

Igual que A-5.

B-8. Serigrafía

El texto «Cbst2» se encima con el contorno de U7 (142.5, 114.9). Muévelo.

B-9. DRC: excluir MH7/MH9/MH10

Igual que A-6.

B-10. Cierre de V5.7

Igual que A-7. Además, resalta /24V, /SW_PWRIN, /VEH5V, /SYS5V y /FB_PWRIN con F.Cu y B.Cu apagadas: no debe quedar nada visible en In1 ni In2, salvo la rama de 1.5 mm de /SYS5V hacia R2.

git add hbox-watchdog-v57.kicad_pcb hbox-watchdog-v57.kicad_pro
git commit -m "V5.7 pasada 4: SYS5V fuera de In2, C149/C150 y L22 junto a U25/D34, C129 junto a VSYS de U6, rama de Dbk2 fuera, vias, serigrafia, exclusiones MOD1"
git push

Después: re-auditoría pad a pad, Gerber/BOM/CPL y los 5 prototipos.

Lo que NO hay que hacer

No mover RS1, C31, la vía de entrada (151.0, 115.54) ni los hilos de sensado de 0.25 mm.
No borrar las vías que agregó T30.
No mover ni borrar MH4, MH5, MH6, MH7, MH9 ni MH10; no quitarles «No en el esquemático».
No mover U6, U7, U16, U26, MOD1, J7/J8, Q7, P1–P11 ni la fila de conectores.
No cambiar la pasta del EP de U6 (6 ventanas, 50 %, intencional).
No poner piezas en la cara inferior.
No cambiar valores ni huellas, ni correr Actualizar PCB: el de T31 ya lo corrió Leo (sección 0b); si aprueba los puertos, él te avisa.
No editar la V5.7 hasta que la V5.6 esté en el servidor.
