title: "Instrucciones para Michelle — V5.6 y V5.7, pasada 3 (16-oct-2026)" tags: [project-drogheda, hardware, hbox, einarboard, v5.6, v5.7, layout, pcb, michelle, barrenos] project: Project Drogheda author: Helgen Technologies date: 2026-10-16 version: 1.2 status: ACTIVO — rev. C (16-oct, 14:00): MH11 se quita; pasos 1 y 2 con el script T27 · sustituye a la pasada 2 de V5.6 (13-oct) y a la guía de colocación y ruteo de V5.7 (14-oct) audience: Michelle (layout), Leo

Instrucciones para Michelle — V5.6 y V5.7, pasada 3: barrenos, sensado de RS1 y lo que falta · 16-oct-2026

Base: V5.6 = hbox-watchdog-v5.kicad_pcb, tu commit 5a93232; V5.7 = hbox-watchdog-v57.kicad_pcb, commit a7c0116. El porqué y los números de cada punto están en la auditoría de producción del 16-oct. Lo que quedó pendiente de la pasada 2 y de la guía de V5.7 del 14-oct está aquí; ya no hace falta abrir esas dos.

Orden: V5.6 completa → commit y push → V5.7. La V5.7 repite casi todo lo de la V5.6 con las mismas coordenadas, más su fuente.

Reglas de siempre:

In1 (plano GND) e In2 (plano 3V3) son de 0.5 oz: ahí no va corriente. Las redes de potencia van en F.Cu o B.Cu.
Las coordenadas (x, y) en mm son para que ubiques rápido; manda el designator y el pin.
Cada cambio de capa en una red de potencia: 2–3 vías 0.6/0.3 (o 0.8/0.3), nunca una sola.
No mover U6, U16, U26, MOD1, J7/J8 ni la fila de conectores; no tocar la pasta del EP de U6; no poner piezas en la cara inferior (pistas en B.Cu sí).
No cambiar valores ni huellas: eso es del esquemático y lo hace Leo. Excepción: lo que Leo apruebe en el punto A12.

!!! success "Estado al 16-oct, 14:00 — rev. C" - Barrenos: hechos en las dos (Leo, commits 15aad72 y ff5a8ed). Decisión de Leo: MH11 se quita de las dos (V5.6 y V5.7 no llevan la abrazadera de la V5.5). - Pasos 1 y 2 van por script (T27, Leo, 15 min): quita MH11, aparta /CHRG_STAT de MH10 en la V5.6 y deja el sensado Kelvin de RS1 en las dos (RS1 girado 180°). Probado en copias con DRC: 0 infracciones nuevas, 0 sin conectar. Michelle: no rehagas A1, A2, B1 ni la parte de A2 en B4; solo revisa que se vean como en la figura de A2. - Lo demás sigue pendiente: A3–A13 en V5.6 y B2, B3, B4 (sin A2) y B5 en V5.7.

Los 7 pasos, y qué puntos de esta guía cubre cada uno:

Paso	Qué	Quién	Puntos
1	Barrenos: MH11 fuera, `/CHRG_STAT` lejos de MH10	Leo (script T27)	A1, B1
2	Sensado Kelvin de RS1	Leo (script T27)	A2, B4 (A2)
3	V5.7: la corriente fuera de In1/In2 (lo que la pasada 2 corrigió en V5.6)	Michelle	B2
4	V5.7: fuente U25 (vías del EP, FB, lazo de entrada, nodo SW)	Michelle	B3
5	Robustez en las dos: `/BAT_PLUS` en In2, vías de `/MAIN5V`, `/3V3_MODEM`, L7 junto a U7, vías del EP de U7, vías de 0.1 mm, `/VEH5V` de P2	Michelle	A3–A9, B4
6	Limpieza y datos: cobre suelto, cajetín y stackup, BOM; puertos solo si Leo los aprueba	Michelle + Leo	A10–A12, B2 (serigrafía, vía), B4
7	Cierre: DRC, re-auditoría, Gerber/BOM/CPL, pilotos	Michelle → Claude → Leo	A13, B5

0. Antes de empezar (Leo, 15 min)

0.1 Pasos 1 y 2 con el script T27 — ahora

Con KiCad cerrado (PCB y esquemático de las dos tarjetas):

cd ~/Documents/Claude/Projects/Drogheda/03-Architecture-Hardware/kicad
git pull --ff-only
# prueba en seco: no escribe nada, solo dice lo que haría
python3 tools/t27_paso1_2_mh11_rs1_kelvin.py hbox-watchdog-v5.kicad_pcb
python3 tools/t27_paso1_2_mh11_rs1_kelvin.py hbox-watchdog-v57.kicad_pcb
# aplicar (deja un respaldo .T27bak junto a cada archivo)
python3 tools/t27_paso1_2_mh11_rs1_kelvin.py hbox-watchdog-v5.kicad_pcb --apply
python3 tools/t27_paso1_2_mh11_rs1_kelvin.py hbox-watchdog-v57.kicad_pcb --apply

Lo que debe decir:

V5.6 (`hbox-watchdog-v5`)	V5.7 (`hbox-watchdog-v57`)
`paso 1: MH11 eliminado`	`paso 1: MH11 eliminado`
`paso 1: /CHRG_STAT (In2) apartado de MH10 (V5.6): 3 tramos -> 5`	`paso 1: /CHRG_STAT ya va lejos de MH10 (V5.7) - sin cambio`
`paso 2: 14 pistas borradas`	`paso 2: 14 pistas borradas`
`paso 2: RS1 girado 180 grados en (151.005, 117.235)`	igual
`paso 2: /CHRG_EN ya va recto bajo TP1 (V5.6) - sin cambio`	`paso 2: /CHRG_EN bajo TP1 enderezado (V5.7): 4 tramos -> 2`
`pasos 1-2: 17 tramos nuevos en total`	`pasos 1-2: 14 tramos nuevos en total`

Si dice ABORTAR, el archivo ya no es el que se auditó (alguien movió esa zona): no escribió nada; avísale a Claude.

Después, en KiCad, cada tarjeta: B (rellenar zonas) → Inspeccionar → DRC con «Rellenar zonas» y «Comprobar paridad»: debe dar lo mismo que antes menos el aviso de MH11 — 3 errores (MH7/MH9/MH10 dentro de MOD1: por diseño; si no están excluidos, clic derecho → Excluir), 0 sin conectar, paridad solo con los PF*. Mira la zona de RS1 contra la figura de A2 y guarda (Ctrl+S). Luego:

mv hbox-watchdog-v5.kicad_pcb.T27bak hbox-watchdog-v57.kicad_pcb.T27bak _to_delete/
git add tools/t25_mounting_holes_v55.py tools/t27_paso1_2_mh11_rs1_kelvin.py hbox-watchdog-v5.kicad_pcb hbox-watchdog-v57.kicad_pcb hbox-watchdog-v5.kicad_pro hbox-watchdog-v57.kicad_pro
git commit -m "T27: pasos 1 y 2 de la pasada 3 en V5.6 y V5.7 - MH11 fuera, CHRG_STAT lejos de MH10, sensado Kelvin de RS1"
git push

Michelle, después del aviso de Leo: git pull --ff-only y sigue con el paso 3 (B2) o el 5 (A3–A9), según te diga Leo.

0.2 Barrenos con el script T25 — hecho el 16-oct

Hecho el 16-oct (commit 15aad72). Se deja como referencia. Leo metió los barrenos de la V5.5 con el script (KiCad cerrado):

cd ~/Documents/Claude/Projects/Drogheda/03-Architecture-Hardware/kicad
python3 tools/t25_mounting_holes_v55.py hbox-watchdog-v5.kicad_pcb            # prueba en seco: lista los 7
python3 tools/t25_mounting_holes_v55.py hbox-watchdog-v5.kicad_pcb --apply
python3 tools/t25_mounting_holes_v55.py hbox-watchdog-v57.kicad_pcb --apply
mv hbox-watchdog-v5.kicad_pcb.T25bak hbox-watchdog-v57.kicad_pcb.T25bak _to_delete/
git add tools/t25_mounting_holes_v55.py hbox-watchdog-v5.kicad_pcb hbox-watchdog-v57.kicad_pcb
git commit -m "T25: barrenos de la V5.5 de produccion en V5.6 y V5.7 (MH4-MH11, solo de placa)"
git push

Michelle, después del aviso de Leo:

git pull --ff-only

Si falla, avísale a Leo; no fuerces nada. Después de T27 vas a ver MH4, MH5, MH6, MH7, MH9 y MH10 (MH11 ya no existe). No los muevas (son los de la placa base del HBOX y del ArduSimple) y no les quites el atributo «No en el esquemático».

Ref	Barreno	Centro (x, y)	Zona libre (así estaba la V5.5)
MH5, MH6, MH4 (caja, M3)	3.2 mm, máscara abierta de 6 mm	(65.2, 45.3) · (65.2, 135.3) · (185.2, 90.3)	ningún cobre que no sea GND, en ninguna capa, a menos de 3.1 mm del centro (en F.Cu/B.Cu ese cobre quedaría expuesto bajo la rondana)
MH7, MH9, MH10 (ArduSimple, M2.5)	2.75 mm	(76.63, 129.9) · (77.9, 81.64) · (128.7, 96.88)	ningún cobre que no sea GND, en ninguna capa, a menos de 2.6 mm del centro
~~MH11 (abrazadera, M2.5)~~	—	—	se quitó (Leo, 16-oct): V5.6 y V5.7 no llevan la abrazadera de la V5.5

Parte A — V5.6 (`hbox-watchdog-v5`)

A1. Barrenos — cerrado con T27 (paso 1)

Hecho (commit ff5a8ed + T27):

/I2C_SCL y /I2C_SDA apartados de MH4 (hoy a 1.1 mm del borde, en In1: se acepta).
MH11 se quitó (decisión de Leo: la V5.6 no lleva la abrazadera de la V5.5). R107 y /MODEM_RST_MCU se quedan donde están.
/CHRG_STAT (In2) se desvió junto a MH10: sigue su misma diagonal, pero entre (134.0, 99.8) y (122.63, 88.3) hace una Z de 1.7 mm hacia afuera y queda a 2.7 mm del centro del barreno (antes 1.6 mm, a 0.25 mm del borde).
MH5, MH6, MH7, MH9 y MH10: libres.

Te queda solo esto: el DRC marca MH7, MH9 y MH10 «dentro del courtyard de MOD1». Es por diseño (son los barrenos del ArduSimple): clic derecho → Excluir esta infracción, si Leo no lo hizo ya.

A2. Sensado de RS1 (límite de entrada del LTC4040) — hecho con T27 (paso 2)

Qué se mide. RS1 (10 mΩ) es el «amperímetro» de la entrada de 5 V: por ella pasa toda la corriente que entra a la tarjeta (sistema + cargador), y el LTC4040 lee su caída entre U6.6 (VIN) y U6.7 (CLN). A 25 mV (= 2.5 A) recorta la carga de la batería. Para que lea solo a RS1, cada pin necesita su propio hilo hasta su pad de RS1, por donde no pase corriente (conexión Kelvin). Antes, U6.6 tomaba el voltaje en la vía, antes de 13 mm de rodeo, y la salida de RS1 pasaba por el pad de U6.7 con 0.25 mm: el chip veía ≈ 27 mΩ y limitaba a ≈ 0.9 A (auditoría §4).

Qué hizo T27 (mismas coordenadas en V5.6 y V5.7):

Borró 14 tramos de F.Cu: el rodeo de /VEH5V por C31, la pista de 0.25 mm RS1 → U6.7 y la de 1.0 mm que bajaba del pad de U6.7 a Q7.
Giró RS1 180° en su mismo lugar (151.0, 117.24): el pad 1 (/VEH5V) quedó a la izquierda, junto a la vía y a C31; el pad 2 (/VIN_SW), a la derecha, junto a Q7. Así los dos hilos de sensado no se cruzan.
Potencia: vía (151.0, 115.54) → RS1.1 con 0.8 mm; C31.1 → RS1.1 con 1.0 mm; RS1.2 → Q7.1/2/3 con 1.5 mm (una barra en x = 153.4 que toca los tres pines).
Sensado, 0.25 mm: U6.7 → RS1.2 (entra por arriba del pad) y U6.6 → RS1.1 (pasa por arriba de la vía, baja por x = 148.6 y entra al pad por su lado de afuera).
Solo V5.7: /CHRG_EN bajo TP1 enderezado como en la V5.6 (horizontal en y = 114.24 y diagonal a 45° hasta (149.98, 113.32)); si no, el hilo de U6.6 no cabe.

Cómo se ve que quedó: resalta /VEH5V y /VIN_SW. Entre los pads de RS1 y los pines U6.6/U6.7 solo están las dos pistas de 0.25 mm, y ninguna toca otra cosa de su red. Por el pad de U6.7 ya no pasa ninguna pista ancha.

No muevas RS1, C31, la vía ni esas pistas. Si algo de los pasos 3–6 necesita pasar por ahí, avísale a Leo antes.

En banco (piloto): con la unidad funcionando, (voltaje de TP1 ÷ 32) ÷ (voltaje en las terminales de RS1) debe dar ≈ 1.0 (antes daba ≈ 2.7). Detalle en la auditoría §4.5.

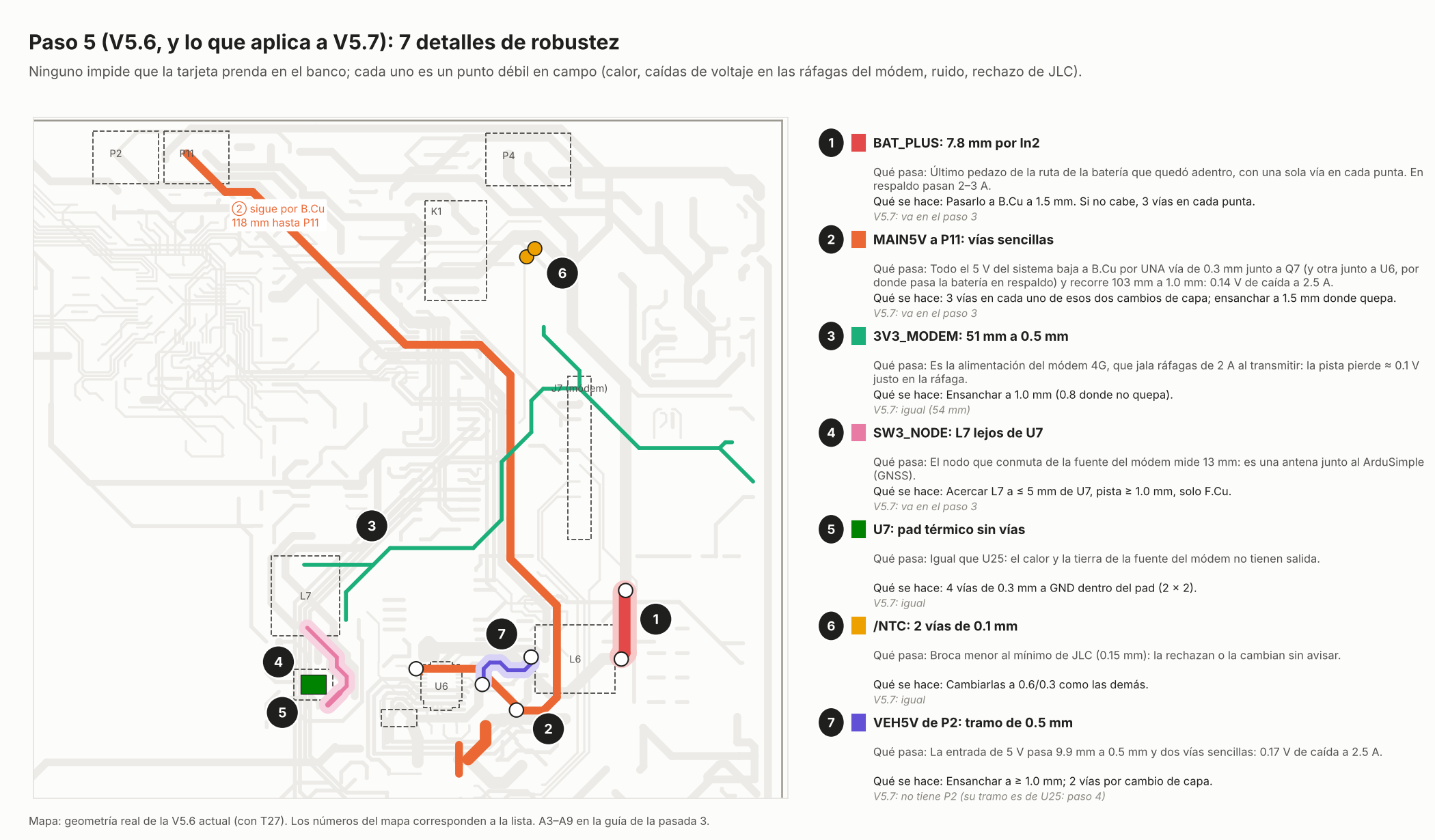

Los puntos A3–A9 (el paso 5), en el mapa de la V5.6, con qué pasa y qué se hace en cada uno:

A3. `/BAT_PLUS` — lo que quedó en In2

Sigue un tramo de 7.8 mm por In2 a 1.5 mm, (180.0, 108.8)→(180.0, 101.0), con una sola vía 0.8/0.3 en cada extremo ((180.12, 100.81) y (179.57, 109.63)). Pásalo a B.Cu (o F.Cu) a 1.5 mm; si algo lo cruza, mueve lo que cruza. Si de plano no cabe, mínimo 3 vías en cada extremo.

A4. `/MAIN5V` hacia P11

El 5 V del sistema baja a B.Cu por dos vías sencillas de 0.3 mm y de ahí recorre 103 mm a 1.0 mm hasta P11.1 (≈ 0.14 V de caída a 2.5 A):

(166.09, 116.19), junto a Q7: por aquí pasa todo el 5 V cuando hay 24 V.
(153.19, 110.88), junto a U6.1/U6.24 (VSYS): por aquí sale todo el 5 V cuando la tarjeta va en batería.

Pon 3 vías en cada uno de esos dos cambios de capa y ensancha a 1.5 mm donde quepa. (Corregido el 16-oct: antes decía «una sola vía en (153.19, 110.88)».)

A5. `/3V3_MODEM` — ancho

De L7.2 (139.0, 97.6) a J7.1 (174.2, 74.8) son 51 mm a 0.5 mm. Ensancha a ≥ 1.0 mm (0.8 mm donde no quepa).

A6. `/SW3_NODE` — L7 junto a U7

Hoy son 13 mm a 0.5–0.7 mm de U7.8 (141.87, 115.89) a L7.1 (139.0, 105.4). Acerca L7 (U7 no se mueve) para que L7.1 quede a ≤ 5 mm de U7.8, con pista de ≥ 1.0 mm solo en F.Cu y sin vías. Después reajusta /3V3_MODEM (A5).

A7. Vías en el pad térmico de U7

El EP de U7 (AP64350, (139.97, 112.89)) no tiene ninguna vía. Pon 4 vías 0.3/0.6 a GND dentro del pad (2 × 2). Sin pasta encima de las vías (o pedirlas tapadas junto con las de U6).

A8. Dos vías de 0.1 mm

En /NTC, (167.41, 57.91) y (168.46, 56.86), hay dos vías 0.3/0.1 mm: el barreno de 0.1 mm es menor al mínimo de JLC (0.15 mm). Cámbialas a 0.6/0.3 como las demás.

A9. `/VEH5V` de P2 a RS1

Hay 9.9 mm a 0.5 mm en el camino de P2.1 (114.6, 44.6) a RS1.1: ensancha a ≥ 1.0 mm, y pon 2 vías en cada cambio de capa (hoy hay vías sencillas en (161.70, 112.90) y (167.98, 109.38)).

A10. Cobre suelto (el DRC los marca)

Tramos /SYS5V en F.Cu en (156.60, 82.20) y (157.00, 81.80): borrar.
Tramo /3V3_ETH en In2 en (105.16, 47.89), junto a P10: borrar.
Vía /BAT_PLUS en (165.85, 55.25) — resto de la ruta vieja por In1: borrar.
Tramo /BAT_PLUS de 0.09 mm en B.Cu en (176.6, 70.6): borrar.
Vía /NTC en (161.02, 93.30): borrar si no conecta nada.

A11. Datos del proyecto (5 min)

Ojo: el mensaje del commit 5a93232 dice «rev 5.6, stackup 0.5 oz», pero en el archivo siguen Rev 3.0 y las internas en 0.035 mm. Hay que guardarlo de nuevo:

Archivo → Ajustes de página, en el PCB y en el esquemático: Rev 5.6, fecha de hoy.
Archivo → Configuración de la placa → Capas físicas: In1 e In2 a 0.0175 mm; dieléctricos de JLC04161H-7628: 0.2104 / 1.065 / 0.2104 mm.
Esquemático: JP1–JP6, TP1–TP7 y MOD1 → propiedades → marcar «Excluir de la lista de materiales».

A12. Puertos (solo si Leo lo aprueba; lo dibuja Leo en el esquemático)

Si Leo porta las correcciones de puertos de la v6, después de Actualizar PCB coloca:

U32 (SOT-23-5, inversor) entre U10 pin 1 (RTSA) y U14 pines 2/3 (DE, /RE), pegado a U14.
D39 (SM712, SOT-23) junto a P15, en las líneas A y B, con su GND corto.
R147 (1 k, 0603) en serie entre U15 pin 12 y la red que va a U10 pin 24 / H4.3, junto a U15.
J10 pin 8 → GND, y el LED de actividad invertido (pines 11 ↔ 12 de J10).
U10 pines 2 y 16 (CTSA, CTSB) → GND.

Cuenta ≈ 0.5 día extra.

A13. Cierre de V5.6

B (rellenar zonas).
DRC con «Rellenar zonas» y «Comprobar paridad con el esquemático»: 0 errores (las únicas exclusiones: MH7/MH9/MH10 en MOD1), 0 sin conectar, paridad solo con los PF*, 0 colgantes. Los ~85 «huella no coincide con la librería» son ruido de librería; no los toques.
Resalta /BAT_PLUS, /MAIN5V, /SYS5V, /SW3_NODE, /VIN_SW con F.Cu y B.Cu apagadas: no debe quedar nada visible en In1 ni In2 (se acepta la rama de /SYS5V hacia R2 en In2: lleva unos miliamperes).
Commit y push:

git add hbox-watchdog-v5.kicad_pcb hbox-watchdog-v5.kicad_sch hbox-watchdog-v5.kicad_pro
git commit -m "V5.6 pasada 3: BAT_PLUS fuera de In2, vias MAIN5V/U7, 3V3_MODEM, L7, limpieza, rev 5.6"
git push

Avísale a Leo con el hash; Claude revisa pad a pad y genera Gerber/BOM/CPL.

Parte B — V5.7 (`hbox-watchdog-v57`)

B1. Barrenos — cerrado con T27 (paso 1)

Hecho (commit ff5a8ed + T27): MH4 libre (/24V, /I2C_SCL, /I2C_SDA y /RGBB_K ya pasan a más de 3.1 mm, sin cobre ajeno a GND dentro de la abertura de 6 mm), MH10 libre (/CHRG_STAT desviada) y MH11 quitado (estaba a 0.4 mm de /MAIN5V). Exclusiones de MH7/MH9/MH10 en MOD1: igual que A1.

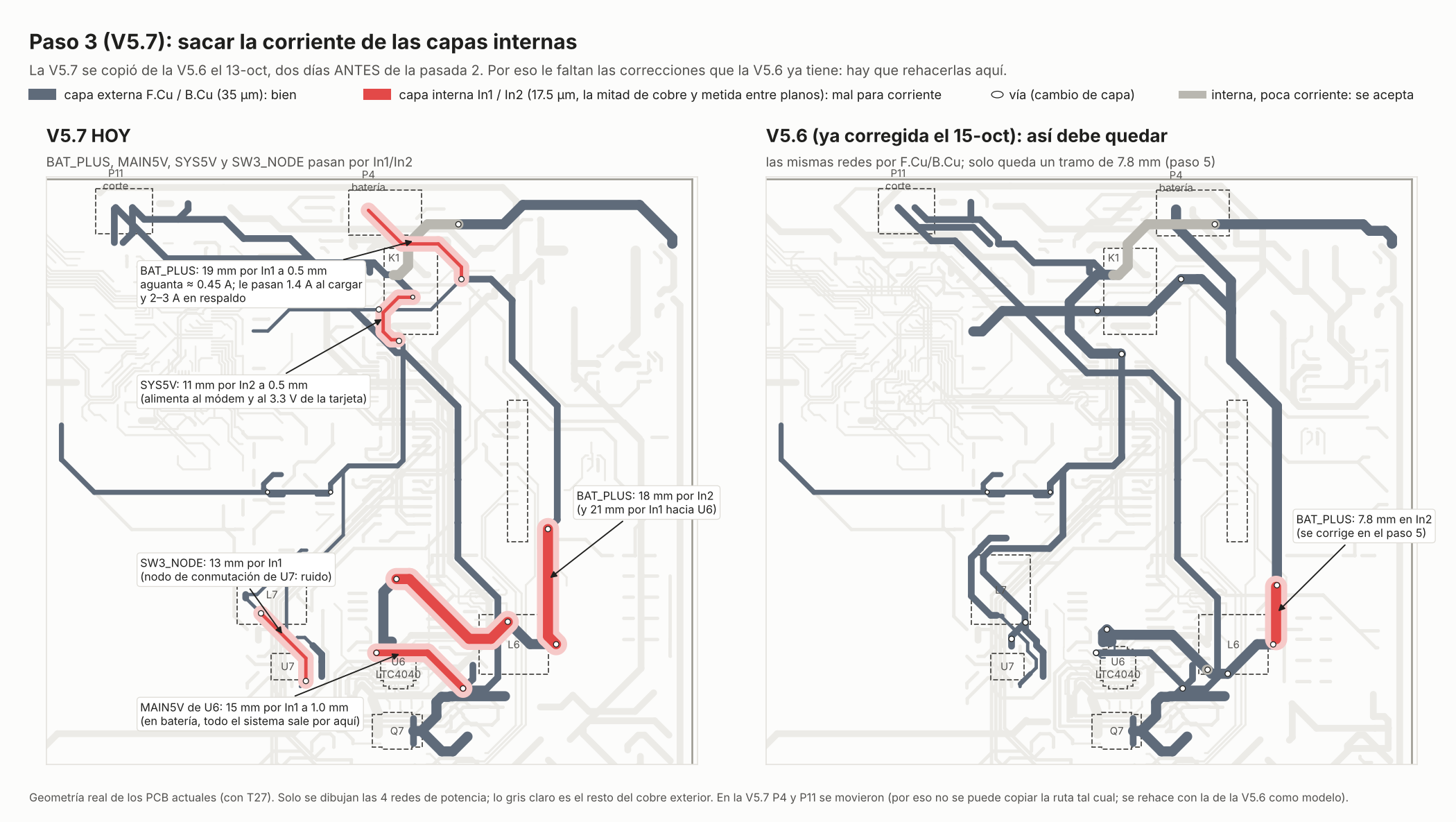

B2. Lo que la pasada 2 de V5.6 corrigió y aquí falta — BLOQUEANTE

La V5.7 se copió de la V5.6 el 13-oct, dos días antes de la pasada 2, así que no tiene esas correcciones. Es repetir el mismo trabajo, con la V5.6 como modelo (P4 y P11 cambiaron de lugar, así que la ruta no se copia tal cual):

Red	Hoy en V5.7	Corrección
`/BAT_PLUS` P4.1 (152.0, 44.8) → L6.2 (177.55, 109.63), U6.23, C35.1	19.2 mm por In1 a 0.5 mm: (152.0, 45.0)→(157.0, 50.0)→(162.4, 50.0)→(165.8, 53.5)→(165.8, 55.2); luego 47 mm de B.Cu a 1.0 mm; luego 15.5 mm por In2 (179.9, 94.0)→(179.9, 109.5); 3 vías sencillas	Sal de P4.1 en B.Cu a 1.5 mm (2.0 si cabe) hasta L6.2, U6.23 y C35.1, todo en capas externas; borra los tramos de In1 e In2; 2–3 vías por cambio de capa
`/MAIN5V` U6.1/24 → P11.1 (114.35, 44.6), JP6.1, Q7.5–8, C32–C34	15.1 mm por In1 a 1.0 mm (153.2, 110.9)→(160.8, 110.9)→(166.1, 116.2) y un cuello de 0.3 mm en la salida de U6	Como en V5.6: salida de U6.1/24 sin cuello, F.Cu/B.Cu a ≥ 1.5 mm, borra el tramo de In1, 3 vías por cambio
`/SYS5V` P11.2 / K1.2 / JP6.2 → U7.2, C119–C121, U12.2	10.9 mm por In2 a 0.5 mm bajo K1 ((156.4, 64.3)→…→(158.6, 58.0)) + 31 mm de F.Cu a 0.5 mm	Ruta externa a 1.0–1.5 mm; borra el tramo de In2
`/SW3_NODE` U7.8 → L7.1 (133.72, 102.2)	12.9 mm por In1 a 0.5 mm, (136.0, 105.0)→(142.7, 111.7)→(142.7, 115.1)	Como A6: L7 junto a U7, solo F.Cu, ≥ 1.0 mm, ≤ 5 mm
`/ACC_INT1` U26.5 → U16.62	10.3 mm por In1 bajo U16	A B.Cu
C128 (89.6, 41.8)	pad a 0.75 mm del borde	≥ 1 mm del borde (JLC)
Serigrafía	«Rig1» sobre un pad; 3 textos encimados	mover los textos
Vía `/3V3` suelta	(188.2, 52.2)	borrar

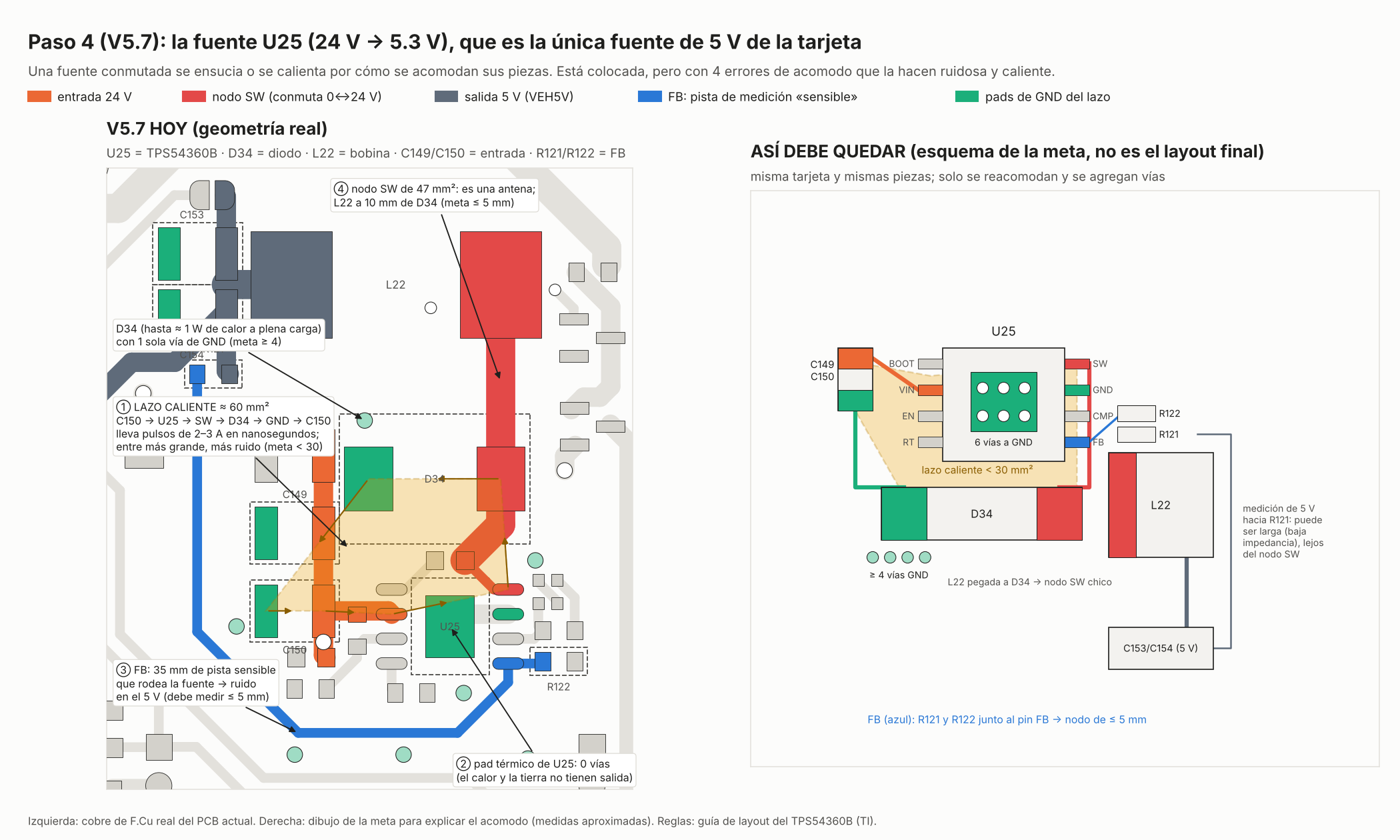

B3. Fuente U25 — BLOQUEANTE

Los cuatro problemas de acomodo y la meta, sobre el cobre real:

Piezas: U25 (189.19, 68.6, girado −90°): pin 2 VIN (186.19, 67.97), pin 5 FB (192.19, 70.51), pin 7 GND (192.19, 67.97), pin 8 SW (192.19, 66.7), EP (189.19, 68.6) · D34 (188.4, 61.0): pin 1 SW (191.8, 61.0), pin 2 GND (185.0, 61.0) · L22 (186.41, 51.0): pin 1 SW (191.8, 51.0), pin 2 VEH5V (181.02, 51.0) · C149/C150 (181.2, 63.8 / 67.8) · C153/C154 (176.2, 49.4 / 52.6) · R121 (177.0, 55.6) · R122 (194.78, 70.4).

EP de U25: 6 vías 0.3/0.6 a GND dentro del pad (3 × 2), y une la isla de GND del EP con el vaciado de GND de F.Cu por los cuatro lados. U25.7 unido al EP en F.Cu.
Divisor de FB: mueve R121 junto a R122 y U25.5. El nodo /FB_PWRIN (R121.2 – R122.1 – U25.5) debe medir ≤ 5 mm y quedar lejos del cobre de SW. Lo que sí puede ser largo es la línea de sensado /VEH5V hacia R121.1: 0.3 mm desde C153.1 / C154.1, sin pasar junto a SW ni L22.
Lazo de entrada: el GND de C149/C150 (hoy en x = 179.72) debe quedar junto al GND de D34.2 y del EP, con 2 vías propias por capacitor. Si conviene, gíralos 180° para que su GND mire hacia U25/D34. Meta: lazo C149/C150 → U25.2 → U25.8 → D34 → C149/C150 de < 30 mm² (hoy ≈ 80).
Nodo SW: acerca L22.1 a D34.1 (hoy hay 10 mm entre ellos; meta ≤ 5 mm, por ejemplo girando L22 90°). Nodo SW solo en F.Cu, sin vías.
GND junto a D34.2: ≥ 4 vías (hoy 1).
/VEH5V L22.2 → RS1.1: hoy 51 mΩ con 4 vías sencillas ((170.80, 57.80), (165.40, 62.20), (164.17, 75.20), (151.00, 115.54)). A 1.5–2.0 mm en F.Cu/B.Cu, 2–3 vías por cambio de capa.

B4. Lo mismo que en la V5.6, mismas coordenadas

A2 sensado de RS1: hecho con T27 (RS1, U6, Q7 y C31 están en el mismo lugar que en la V5.6; aquí la entrada llega de L22, también por la vía (151.0, 115.54)). En la V5.7, T27 además enderezó /CHRG_EN bajo TP1.
A5 /3V3_MODEM (aquí 54 mm a 0.5 mm, de L7.2 (141.52, 102.2) a J7.1).
A7 vías en el EP de U7 · A8 vías de 0.1 mm en /NTC · A11 stackup (el cajetín de V5.7 ya dice Rev 5.7) y BOM.
A12 puertos, si Leo los aprueba. Si además aprueba D10 → SMBJ33CA, es la misma huella SMB: no hay que mover nada.

B5. Cierre de V5.7

Igual que A13, y además resalta /24V, /SW_PWRIN, /VEH5V y /FB_PWRIN: nada en In1/In2 (/24V en In2 a 1.0 mm se acepta si hiciera falta).

git add hbox-watchdog-v57.kicad_pcb hbox-watchdog-v57.kicad_sch hbox-watchdog-v57.kicad_pro
git commit -m "V5.7 pasada 3: pasada 2 replicada (BAT_PLUS/MAIN5V/SYS5V/SW3 externos), fuente U25 (EP, FB, lazo de entrada), limpieza"
git push

Después: re-auditoría pad a pad, Gerber/BOM/CPL y 5 prototipos (validación de la ECO §6) antes de las 327.

Lo que NO hay que hacer

No mover ni borrar MH4, MH5, MH6, MH7, MH9 ni MH10; no quitarles «No en el esquemático». MH11 ya no va.
No tocar la zona de RS1 que dejó T27: RS1, C31, la vía de entrada y las dos pistas de sensado de 0.25 mm.
No mover U6, U16, U26, MOD1, J7/J8, P1–P11 ni la fila de conectores.
No cambiar la pasta del EP de U6 (6 ventanas, 50 %, intencional).
No poner piezas en la cara inferior.
No cambiar valores ni huellas sin que Leo lo pida (A12).
No editar la V5.7 hasta que la V5.6 esté en el servidor.
