Instrucciones para Michelle — V5.6 y V5.7, pasada 4 (cierre) · 19-oct-2026

Primero, gracias: la pasada 3 cerró casi todo lo grande en las dos tarjetas (el detalle está en la re-auditoría del 19-oct). Esta pasada es corta: lo mecánico ya lo hace el script T30 y aquí queda solo lo que necesita mover cobre o piezas.

Base: V5.6 = hbox-watchdog-v5.kicad_pcb y V5.7 = hbox-watchdog-v57.kicad_pcb, los dos después de T30. Orden: V5.6 completa → commit y push → V5.7.

Reglas de siempre:

• Corriente solo por F.Cu/B.Cu (In1 e In2 son de 0.5 oz). Cada cambio de capa de una red de potencia lleva 2–3 vías 0.6/0.3 (u 0.8/0.3), nunca una sola.
• No mover U6, U7, U16, U26, MOD1, J7/J8, RS1, C31, Q7 ni la fila de conectores. No tocar la pasta del EP de U6.
• No tocar los hilos de sensado de RS1 (dos pistas de 0.25 mm de U6.6 y U6.7 a los pads de RS1, de T27) ni unirles cobre de potencia.
• No mover ni borrar las vías que agregó T30 (las 0.6/0.3 nuevas junto a las vías de potencia y junto a C149/C150/D34). Si estorban para algo de esta lista, avísale a Leo.
• Las coordenadas (x, y) en mm son para ubicarte rápido; manda el designator y el pin.

0. Antes de empezar (Leo, 10 min)

Con KiCad cerrado (PCB y esquemático de las dos tarjetas) y el árbol limpio:

cd ~/Documents/Claude/Projects/Drogheda/03-Architecture-Hardware/kicad
git status                      # sin cambios; a lo más, tools/t30_v56_v57_mecanicos.py como archivo nuevo (??)
git pull --ff-only
# prueba en seco: no escribe nada, solo dice lo que haría
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v5.kicad_pcb
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v57.kicad_pcb
# aplicar (deja .T30bak del PCB y del esquemático)
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v5.kicad_pcb --apply
python3 tools/t30_v56_v57_mecanicos.py hbox-watchdog-v57.kicad_pcb --apply

Lo que debe decir:

V5.6 (hbox-watchdog-v5)	V5.7 (hbox-watchdog-v57)
—	4 cobre suelto borrado: 12 elementos
3 via micro … × 4 (la de /NTC pasa a 0.5/0.3)	igual
1 vias en paralelo: 18 nuevas en 10 sitios, 30 tramos de union	1 vias en paralelo: 21 nuevas en 11 sitios …
—	2 vias GND junto a C149/C150/D34/C153/C154: 11 nuevas
5 conexion solida: 1 pads	5 conexion solida: 7 pads
6 JP/TP/MOD1 fuera de BOM y posiciones en el PCB: 14 huellas	igual
7 cajetin del PCB: EINARBoard HBOX V5.6, rev 5.6, 2026-10-19	… V5.7, rev 5.7, 2026-10-19
6 esquematico: 14 simbolos …; cajetin actualizado	igual

Si dice ABORTAR, el archivo ya no es el que se auditó (alguien lo cambió): no escribió nada; avísale a Claude.

Después, en KiCad, cada tarjeta: B (rellenar zonas) → Inspeccionar → DRC con «Rellenar zonas» y «Comprobar paridad».

• V5.6: debe dar lo mismo que antes de T30: 3 errores (MH7/MH9/MH10 dentro de MOD1, por diseño), 0 sin conectar, paridad solo con los PF*.
• V5.7: lo mismo, y sin los 6 avisos de cobre suelto.

Guarda (Ctrl+S) y sube:

mv hbox-watchdog-v5.kicad_pcb.T30bak hbox-watchdog-v5.kicad_sch.T30bak hbox-watchdog-v57.kicad_pcb.T30bak hbox-watchdog-v57.kicad_sch.T30bak _to_delete/
git add tools/t30_v56_v57_mecanicos.py hbox-watchdog-v5.kicad_pcb hbox-watchdog-v5.kicad_sch hbox-watchdog-v57.kicad_pcb hbox-watchdog-v57.kicad_sch
git commit -m "T30: V5.6/V5.7 vias en paralelo, vias micro a normales, cobre suelto V5.7, cajetin, stackup 7628, JP/TP/MOD1 fuera de BOM/CPL" --trailer "Co-Authored-By: Claude Opus 5.5 <noreply@anthropic.com>" --trailer "Claude-Session: https://claude.ai/code/session_01QCy5VHMVLkAmftYM6swWmx"
git push
cd ../..
git add 03-Architecture-Hardware/kicad
git -c diff.ignoreSubmodules=none commit -m "kicad: T30 (V5.6/V5.7)" --trailer "Co-Authored-By: Claude Opus 5.5 <noreply@anthropic.com>" --trailer "Claude-Session: https://claude.ai/code/session_01QCy5VHMVLkAmftYM6swWmx"
git push

Michelle, después del aviso de Leo: git pull --ff-only y empiezas con la parte A. No abras V5.6 ni V5.7 antes de ese aviso: así no se repite el conflicto del lunes.

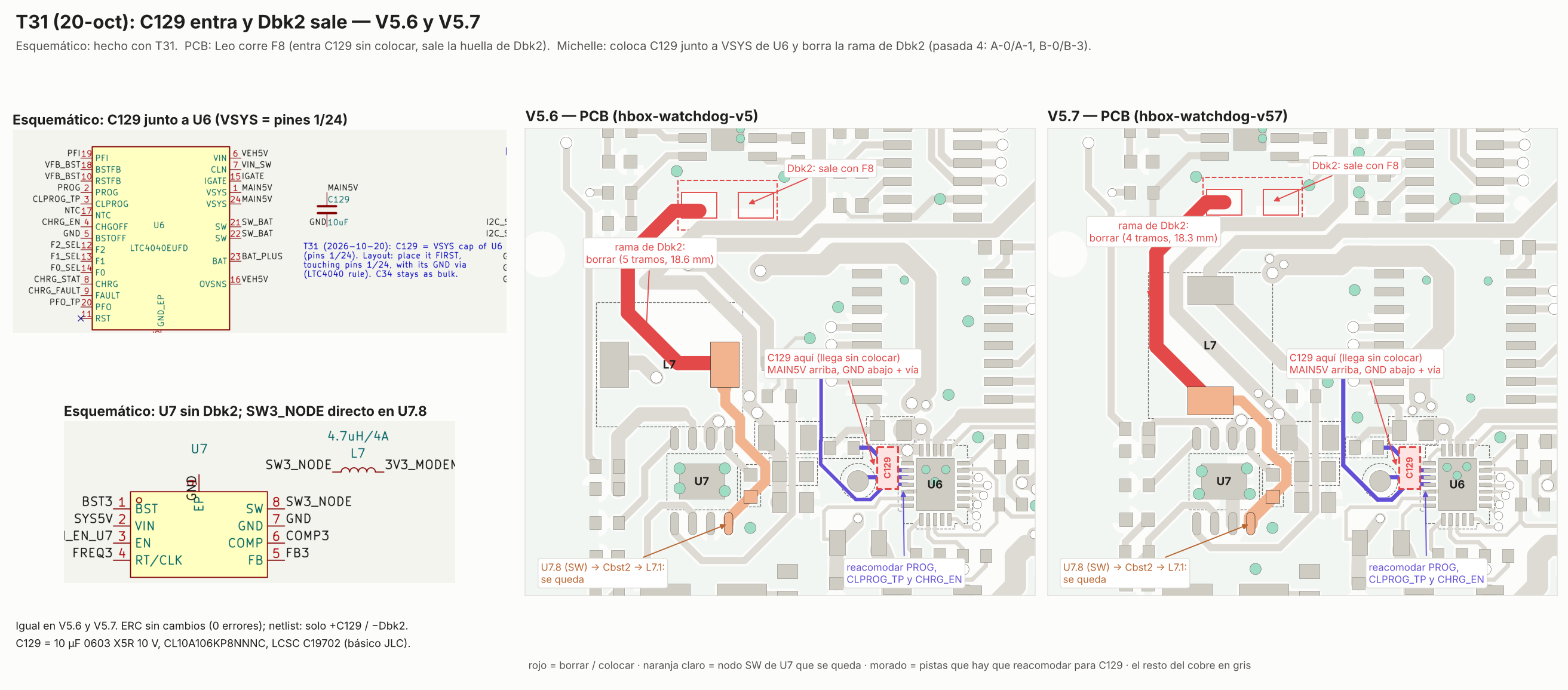

0b. T31 y Actualizar PCB (Leo, 20-oct)

El 20-oct, Claude corrió T31 (kicad/tools/t31_c129_vsys_quitar_dbk2.py) en los esquemáticos de las dos tarjetas:

• C129 = 10 µF 0603 X5R 10 V (LCSC C19702) entre /MAIN5V y GND, junto a U6. Es el capacitor de VSYS que faltaba (punto 1 de la clasificación).
• Dbk2 fuera: U7 es síncrono y no lleva diodo (decisión D-19-2). U7.8 sigue unido a /SW3_NODE.
• Solo V5.6: se quitó una marca de «no conectar» que sobraba en U10.14 (SDA del SC16IS752).

ERC igual que antes (0 errores); el netlist solo cambia en +C129 y −Dbk2.

Después, Leo corre F8 (Actualizar PCB desde esquemático, con «Borrar huellas sin símbolo») en las dos tarjetas: entra C129 y sale la huella de Dbk2. C129 llega sin colocar, fuera del contorno. Leo sube y te avisa con el hash: entonces git pull --ff-only.

Lo que te toca de esto: colocar C129 (A-0 en V5.6, B-0 en V5.7) y borrar la rama de Dbk2, que queda como pista colgando (A-1, B-3).

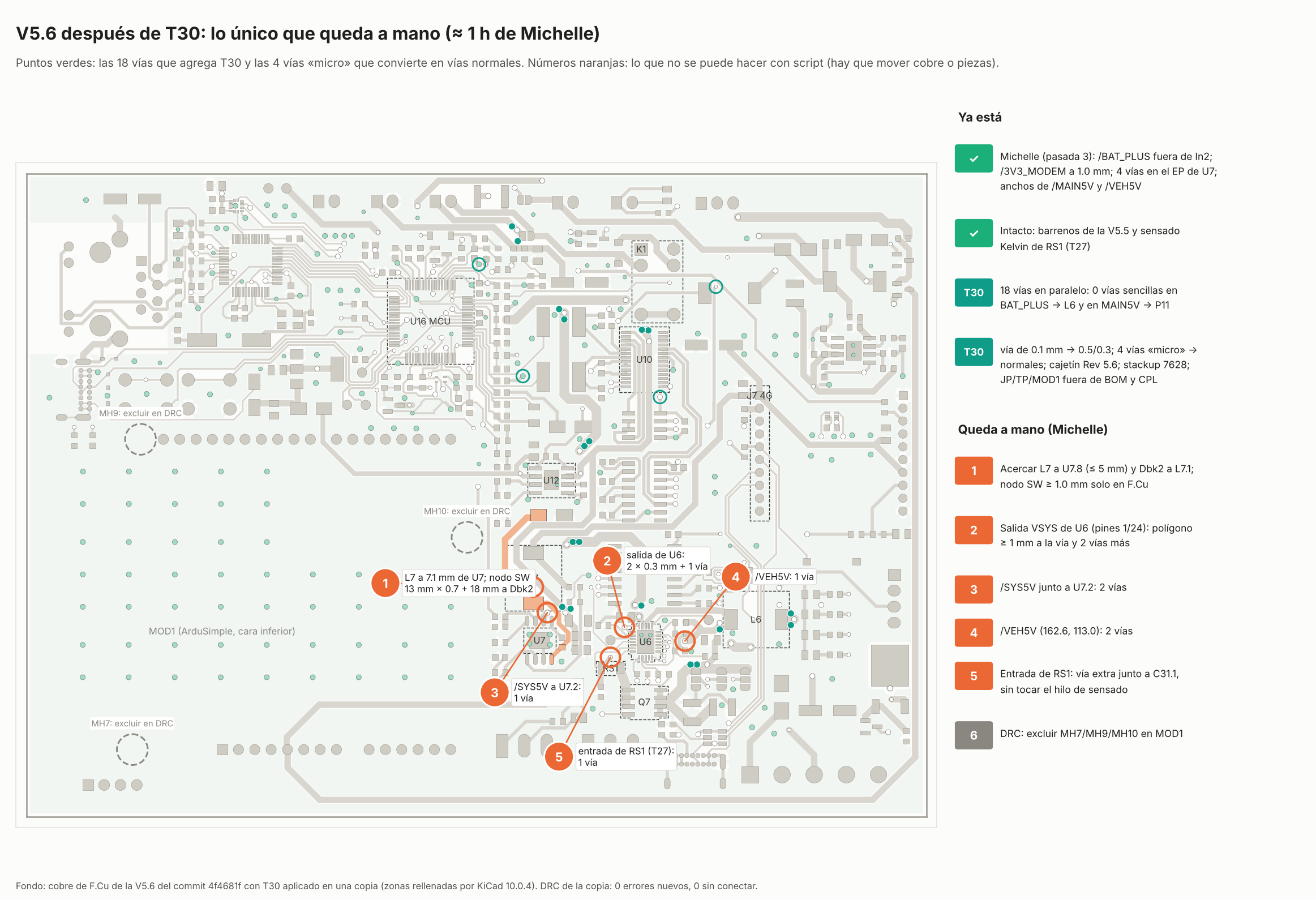

Parte A — V5.6 (hbox-watchdog-v5, ≈ 1 h)

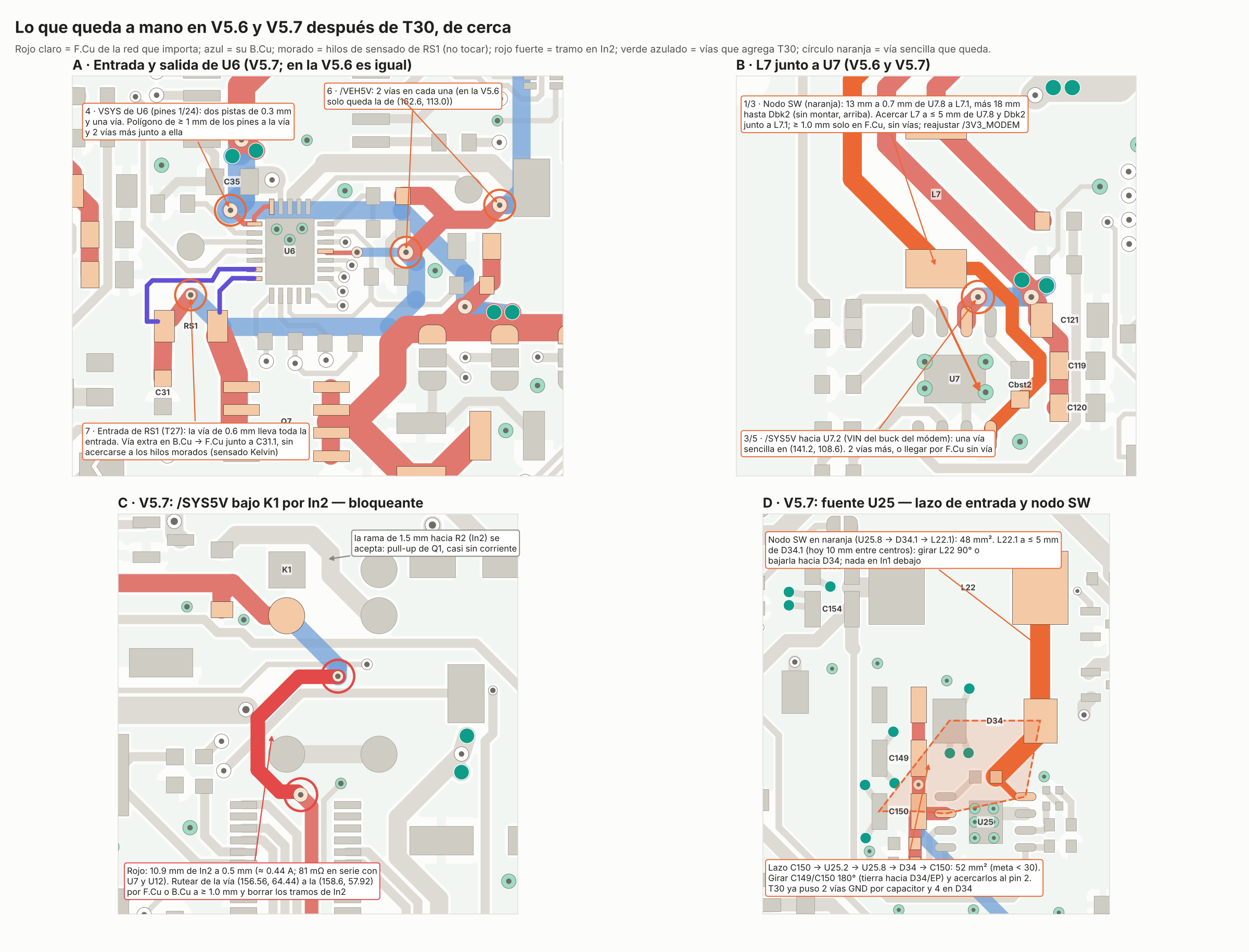

!!! danger "Prioridades de la parte A (19-oct, tarde)" - Primero, A-0 — C129 junto a VSYS de U6 (crítico, nuevo): ya está en el esquemático y en el PCB (sección 0b) y llega sin colocar. Pégalo a los pines 1/24, con su vía a GND, reacomodando /PROG, /CLPROG_TP y /CHRG_EN. Paso a paso (el paso 1, esquemático, ya está hecho). - Regresar las 2 vías de T30 junto a (144.1, 98.05) en /MAIN5V y dejar /3V3_MODEM sin vías sencillas: se perdieron en el guardado de las 18:59. - A-1: Dbk2 ya no existe: borra su rama (5 tramos). Si L7 no cabe más cerca de U7, se queda. - Qué es crítico y qué se puede quedar, punto por punto: ▶ clasificación de la V5.6.

A-1. Rama de Dbk2, y L7

Dbk2 ya no existe (T31 y F8 del 20-oct, sección 0b). Queda su rama: 5 tramos de 1.0 mm en F.Cu (18.6 mm en total) que salen de L7.1 y llegan a donde estaba Dbk2. Es una antena de conmutación y el DRC la marca como pista colgando.

Tramo	De	A
1	(141.47, 104.56), dentro del pad de L7.1	(138.29, 104.56)
2	(138.29, 104.56)	(134.75, 101.02)
3	(134.75, 101.02)	(134.75, 97.06)
4	(134.75, 97.06)	(138.0, 93.8)
5	(138.0, 93.8)	(139.8, 93.8), donde estaba el pad de Dbk2

1. Borra esos 5 tramos. No toques el camino de U7.8 a Cbst2.2 y a L7.1 (pistas de 0.7 mm que llegan a L7.1 por abajo) ni los dos pedacitos que quedan dentro del pad de L7.1.
2. L7: si cabe más cerca de U7 sin mover otras piezas, acércala (L7.1 a ≤ 5 mm de U7.8). Si no, se queda donde está (punto 5 de la clasificación).
3. Si tocas el nodo SW (U7.8 → Cbst2.2 → L7.1): solo en F.Cu, sin vías y sin pistas de otras redes debajo en In1.
4. /3V3_MODEM (L7.2 → J7.1): 1.0 mm y sin vías sencillas (regresión del 19-oct, arriba).

Revisión: DRC con 0 pistas colgando y 0 sin conectar. Si aparece «sin conectar» entre U7.8 y L7.1, borraste de más: Ctrl+Z.

A-2. Salida VSYS de U6

Los pines U6.1 y U6.24 (VSYS) llegan a la vía (153.19, 110.88) con dos pistas de 0.3 mm (1.6 y 2.3 mm). Por ahí pasa todo el 5 V cuando la tarjeta va en batería.

• Haz un polígono (o pistas) de ≥ 1.0 mm desde los dos pines hasta la vía. Entra al pad con el ancho del pad y ensancha en cuanto salgas.
• Pon 2 vías más junto a esa vía, unidas en F.Cu y B.Cu.
• Cuidado con los pines vecinos de U6 y con C35 (arriba a la izquierda).

A-3. /SYS5V hacia U7.2

La vía (141.2, 108.6), junto a U7.2 (VIN del buck del módem), es la única que une ese tramo de B.Cu con F.Cu. Pon 2 vías más a su lado, o llega a U7.2 por F.Cu sin cambiar de capa.

A-4. /VEH5V en (162.6, 113.0)

Vía sencilla en el camino de P2 a RS1, entre U6 y L6. 2 vías más, unidas a la pista de 1.0 mm en F.Cu y en B.Cu. Ojo: ahí mismo llega la pista de 0.5 mm de U6.16 (OVSNS) por B.Cu: no la ensanches ni la muevas.

A-5. Entrada de RS1 (zona de T27)

La vía (151.0, 115.54) lleva toda la entrada de 5 V a RS1.1. No la muevas: pon una vía más en otro punto del mismo camino. La mejor opción es junto a C31.1 (149.46, 120.11): una vía de B.Cu a F.Cu pegada al pad, unida al B.Cu de /VEH5V y al pad de C31.1. Desde ahí la corriente entra a RS1.1 por la pista de 1.0 mm de T27.

Condición: a ≥ 0.25 mm de los dos hilos de sensado de 0.25 mm (morados en la figura). Si no cabe sin acercarte, déjalo y avísale a Leo.

A-6. DRC: excluir MH7/MH9/MH10

El DRC marca MH7, MH9 y MH10 «dentro del courtyard de MOD1»: son los barrenos del ArduSimple y es por diseño. Clic derecho en cada uno → Excluir esta infracción.

A-7. Cierre de V5.6

1. B (rellenar zonas).

2. DRC con «Rellenar zonas» y «Comprobar paridad»:

   • 0 errores (con las 3 exclusiones de A-6);
   • 0 sin conectar;
   • paridad solo con los PF*;
   • 0 colgantes.

   Los ~85 avisos de «huella no coincide con la librería» son ruido; no los toques.

3. Commit y push. Escribe en el mensaje lo que hiciste de verdad:

git add hbox-watchdog-v5.kicad_pcb hbox-watchdog-v5.kicad_pro
git commit -m "V5.6 pasada 4: C129 junto a VSYS de U6, vias de MAIN5V y 3V3_MODEM, rama de Dbk2 fuera, via colgando y RS485_B, exclusiones MOD1"
git push

Avísale a Leo con el hash. Claude revisa pad a pad y genera Gerber/BOM/CPL del piloto.

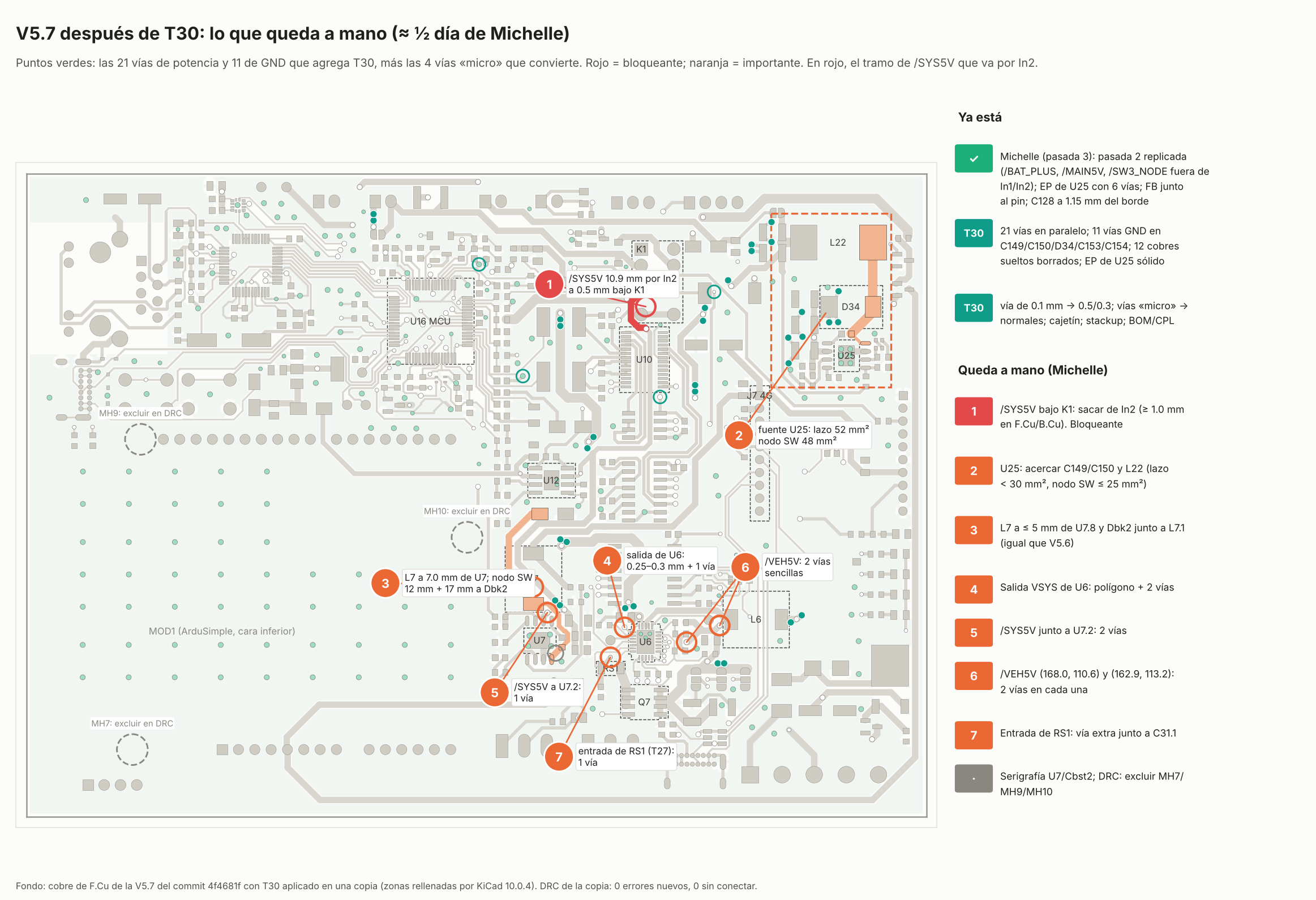

Parte B — V5.7 (hbox-watchdog-v57, ≈ medio día)

B-0. C129 junto a VSYS de U6 (crítico)

Igual que A-0. U6 y sus pistas están igual que en la V5.6: el mejor lugar también es (153.07, 111.95), en vertical, y también choca solo con /PROG, /CLPROG_TP y /CHRG_EN.

B-1. /SYS5V bajo K1: fuera de In2 — BLOQUEANTE

Hoy va 10.9 mm por In2 a 0.5 mm entre las vías (156.56, 64.44) y (158.6, 57.92), rodeando bajo K1 (por (155.41, 64.28) → (154.19, 63.06) → (154.19, 60.23) → (156.47, 57.95)). Ese tramo está en serie con todo lo que alimenta a U7 (buck del módem) y U12 (3.3 V de Ethernet): 81 mΩ, y aguanta ≈ 0.44 A cuando por ahí pasan picos de 1.5 A.

• Rutea esa unión por F.Cu o B.Cu a ≥ 1.0 mm. Si cambias de capa, con 2–3 vías.
• Borra los tramos de 0.5 mm de In2 y las dos vías que queden sueltas.
• La rama de 1.5 mm de /SYS5V que va por In2 hacia R2 (de la vía (165.4, 47.08) a (155.74, 54.64)) se queda: es el pull-up de 10 k de la compuerta de Q1 y casi no lleva corriente.

B-2. Fuente U25: lazo de entrada y nodo SW

Hoy el lazo C150 → U25.2 → U25.8 → D34 → C150 mide 52 mm² (meta < 30), y el nodo SW (U25.8 → D34.1 → L22.1) mide 48 mm² (meta ≤ 25). L22.1 (191.8, 51.0) está a 10 mm de D34.1 (191.8, 61.0), entre centros. T30 ya puso 2 vías GND junto a la tierra de cada capacitor y 4 junto a D34.2; eso acorta el regreso, pero el área la define dónde están las piezas.

1. C149/C150 (181.2, 63.8 / 67.8): gíralos 180° para que su pad de tierra mire hacia D34/EP de U25, y acércalos al pin 2 de U25 (184.7, 67.97): pad de /24V a ≤ 2 mm del pin 2. Su tierra debe quedar sobre la misma isla de F.Cu que D34.2 y el EP, sin cuellos de menos de 1 mm.
2. L22: que L22.1 quede a ≤ 5 mm de D34.1. Puedes girarla 90° o bajarla hacia D34; L22.2 sigue saliendo a C153/C154.
3. Nodo SW solo en F.Cu, compacto, sin nada en In1 debajo.
4. Conserva las vías de T30. Si al mover C149/C150 una queda dentro de un pad o choca, muévela junto al pad nuevo; deben quedar 2 por capacitor.
5. No muevas U25, R121/R122 ni C152: el FB ya quedó bien (0.6 mm).

B-3. Rama de Dbk2, y L7

Igual que A-1. Aquí la rama son 4 tramos de 1.0 mm en F.Cu (18.3 mm): de L7.1 (139.0, 107.2) a (135.2, 103.4), a (135.2, 96.75), a (138.75, 93.2) y a (140.0, 93.2), donde estaba Dbk2. El camino de U7.8 a Cbst2.2 y a L7.1 se queda.

B-4. Salida VSYS de U6

Igual que A-2. Aquí las pistas son de 0.25–0.3 mm.

B-5. /SYS5V hacia U7.2

Igual que A-3: vía (141.2, 108.6).

B-6. /VEH5V: dos vías sencillas entre U6 y L6

• (168.0, 110.6) y (162.85, 113.19): 2 vías más en cada una, unidas a la pista de 1.0 mm en las dos capas.
• La de (162.85, 113.19) recibe la pista de 0.5 mm de U6.16 por B.Cu: no la toques.

B-7. Entrada de RS1

Igual que A-5.

B-8. Serigrafía

El texto «Cbst2» se encima con el contorno de U7 (142.5, 114.9). Muévelo.

B-9. DRC: excluir MH7/MH9/MH10

Igual que A-6.

B-10. Cierre de V5.7

Igual que A-7. Además, resalta /24V, /SW_PWRIN, /VEH5V, /SYS5V y /FB_PWRIN con F.Cu y B.Cu apagadas: no debe quedar nada visible en In1 ni In2, salvo la rama de 1.5 mm de /SYS5V hacia R2.

git add hbox-watchdog-v57.kicad_pcb hbox-watchdog-v57.kicad_pro
git commit -m "V5.7 pasada 4: SYS5V fuera de In2, C149/C150 y L22 junto a U25/D34, C129 junto a VSYS de U6, rama de Dbk2 fuera, vias, serigrafia, exclusiones MOD1"
git push

Después: re-auditoría pad a pad, Gerber/BOM/CPL y los 5 prototipos.

Lo que NO hay que hacer

• No mover RS1, C31, la vía de entrada (151.0, 115.54) ni los hilos de sensado de 0.25 mm.
• No borrar las vías que agregó T30.
• No mover ni borrar MH4, MH5, MH6, MH7, MH9 ni MH10; no quitarles «No en el esquemático».
• No mover U6, U7, U16, U26, MOD1, J7/J8, Q7, P1–P11 ni la fila de conectores.
• No cambiar la pasta del EP de U6 (6 ventanas, 50 %, intencional).
• No poner piezas en la cara inferior.
• No cambiar valores ni huellas, ni correr Actualizar PCB: el de T31 ya lo corrió Leo (sección 0b); si aprueba los puertos, él te avisa.
• No editar la V5.7 hasta que la V5.6 esté en el servidor.
