title: "Estado de la v6 al 21-oct y scripts T25/T28 aplicados" tags: [project-drogheda, hardware, hbox, einarboard, v6, auditoria, t25, t28, barrenos, u25, layout, michelle] project: Project Drogheda author: Helgen Technologies (revisión: Claude; pedido: Leo) date: 2026-10-21 version: 1.0 status: ACTIVO — HBox_PCB 9255b84 (Michelle, 21-oct 18:14) con T25 y T28 aplicados por Claude · falta commit y push de Leo audience: Leo, Michelle (layout)

Estado de la v6 al 21-oct · T25 y T28 aplicados

Pregunta (Leo, 21-oct): ¿T28 ya quedó o hay que correrlo? ¿Cómo va la v6?

Respuesta corta:

• T28 nunca se había corrido, y T25 tampoco. Se probaron el 16 y el 19-oct para correrlos el sábado 24 a las 8:00 (plan, §2). Hoy los probé en una copia del commit de Michelle (9255b84) y los apliqué a los archivos de HBox_PCB. Falta que Leo haga commit y push.

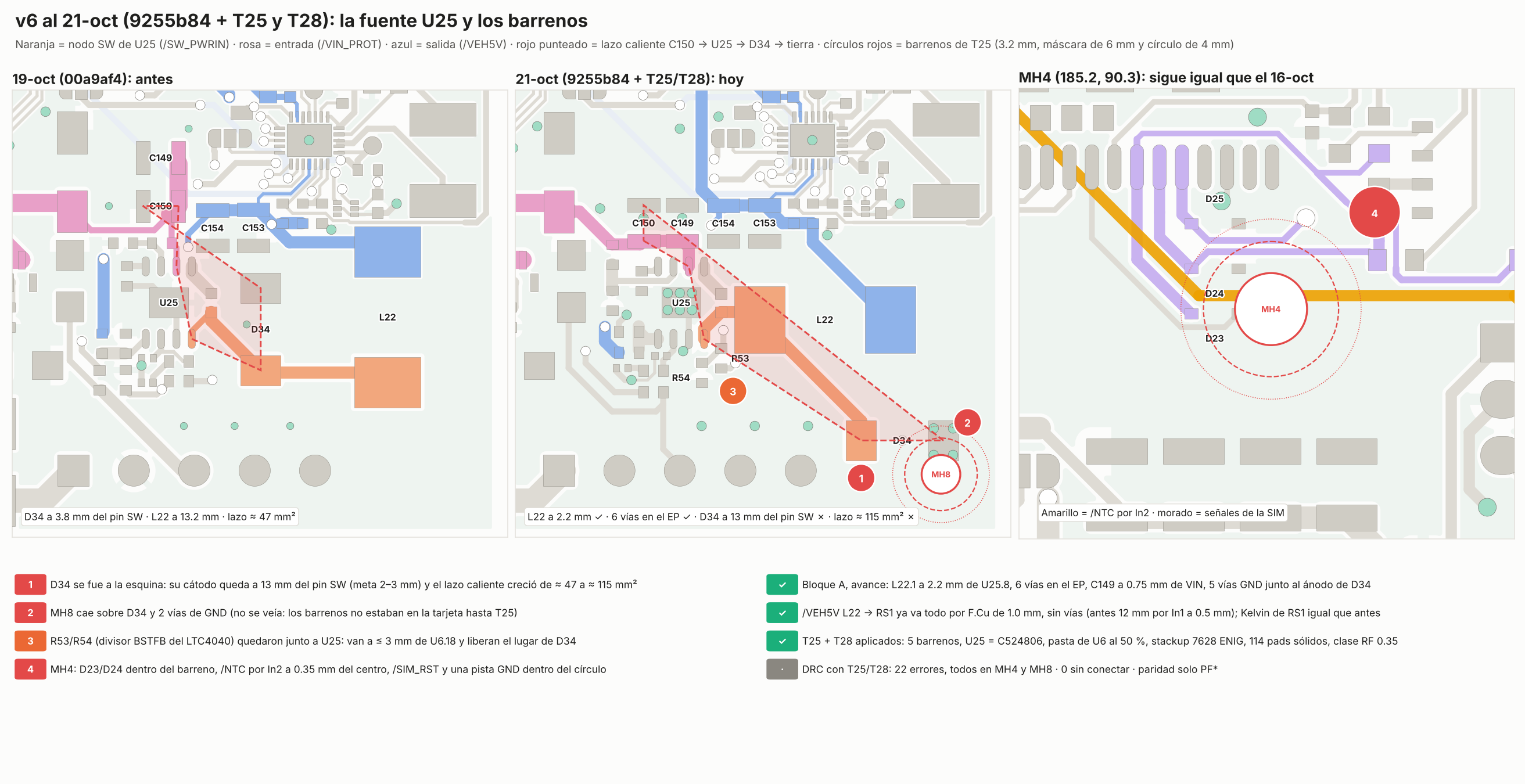

• La v6 todavía no se puede pedir. Michelle adelantó el bloque A (fuente U25) y parte del B (/VEH5V). Hay avance real, pero D34 quedó lejos del pin SW de U25: el lazo caliente creció de ≈ 47 a ≈ 115 mm². Además, MH8 cae encima de D34 y de 2 vías de GND. No se veía porque los barrenos no estaban en la tarjeta.
• DRC de hoy, con T25 y T28: 22 errores, todos en MH4 y MH8; 0 sin conectar; la paridad solo marca los 19 PWR_FLAG.

1. T25 y T28: qué cambiaron hoy

Script	Qué cambió en hbox-watchdog-v6
T25 --set v6	5 barrenos de 3.2 mm con máscara de 6 mm: MH5 (65.2, 45.3), MH6 (65.2, 135.3) y MH4 (185.2, 90.3), los de la placa base de la V5.5, más MH7 (195.2, 45.3) y MH8 (195.2, 135.3) en las esquinas. Van como piezas «solo de tarjeta», así que Actualizar PCB ya no los borra.
T28	U25 sin el código del AP64350: queda solo LCSC C524806 (TPS54360B) · pasta del EP de U6 al 50 % (6 ventanas de 0.95 × 0.85 mm) · conexión sólida a la zona en 114 pads de tierra de potencia y RF · stackup JLC04161H-7628 con ENIG y control de impedancia · cajetín «EinarBoard v6 (HBOX 6.0)», rev 6.0, y textos de serigrafía · clase RF a 0.35 mm en el .kicad_pro.

Cómo se probó.

• Dos copias del commit 9255b84 en la Mac: una tal cual y otra con T25 + T28.
• DRC de KiCad 10.0.4 con el .kicad_dru, «Rellenar zonas» y «Comprobar paridad»:
  • sin los scripts: 0 errores;
  • con los scripts: 22 errores, todos en MH4 y MH8; 0 sin conectar; la paridad igual (19 PWR_FLAG).
• Luego se aplicaron a los archivos de HBox_PCB, que eran idénticos a la copia, y el DRC dio lo mismo.
• Correr T28 otra vez no cambia nada, y T25 se niega si los barrenos ya están.

!!! warning "Antes de que Michelle vuelva a abrir la v6" T25 y T28 cambian hbox-watchdog-v6.kicad_pcb y .kicad_pro. Git ya no mezcla archivos de KiCad (merge=binary): si Michelle guarda la v6 sobre su copia anterior y la sube, se pierde uno de los dos trabajos. El orden es: Leo sube → Michelle hace git pull --ff-only → abre la v6.

2. Los 8 bloqueantes del 16-oct, hoy

Medido en el cobre con las zonas rellenadas. «19-oct» = 00a9af4; «hoy» = 9255b84 con T25 y T28.

#	Bloqueante del 16-oct	19-oct	Hoy	Estado
1	U25 con el código del AP64350	igual	solo C524806	✅ T28
2	Sin barrenos	sin barrenos	5 barrenos; MH4 y MH8 con piezas y cobre dentro (22 errores)	🟠 liberar MH4 y MH8
3	5 V por capas internas	/VEH5V 12 mm por In1 a 0.5 mm; /VIN_SW 22 mm por In2	/VEH5V de L22 a RS1 todo en F.Cu de 1.0 mm, sin vías: 38 mV y +11 °C a 2.5 A (meta ≥ 2 mm). /VIN_SW de RS1 a Q7 igual: 22 mm por In2 a 0.5–0.8 mm, con 2 vías; Q7 sigue a 10.6 mm de RS1	🟠 mitad
4	Cargador U6	/SW_BAT y /BAT_PLUS de 0.5 mm; 1 vía en el EP	/SW_BAT de 0.7–0.75 mm (meta: polígono ≥ 2 mm); /BAT_PLUS igual; 1 vía en el EP (meta 9)	❌
5	Fuente U25	L22 a 13 mm; EP sin vías	L22 a 2.2 mm ✅ · 6 vías en el EP ✅ · C149 a 0.75 mm de VIN ✅ · 5 vías GND junto al ánodo de D34 ✅ · D34 a 13 mm del pin SW (antes 3.8) ❌ · lazo caliente ≈ 115 mm² (antes ≈ 47) ❌ · nodo SW de 45 mm² (meta ≤ 25)	🔴 regresión en D34
6	RF LTE por In1	21.9 mm por In1	igual	❌
7	Vías de GND	96 (meta ≥ 400)	111: 1 bajo U19 y 0 bajo U18; In1 con 1 656 mm de pistas	❌
8	Stackup genérico	igual	JLC04161H-7628, ENIG, control de impedancia	✅ T28

Lo demás (bloques C a H: módem, GNSS, U12, pares diferenciales, puertos, In1, serigrafía) no cambió desde el 19-oct.

El sensado de RS1 sigue como el 16-oct: VIN es Kelvin y CLN es «casi Kelvin», como se aceptó. Hay que conservarlo al rehacer /VIN_SW.

Otros cambios de hoy:

• /24V (la rama de Q10) pasó de In1 a B.Cu; el plan pedía borrarlo.
• Rig1 quedó a 4.8 mm de P1.3 (meta ≤ 3 mm; antes 8.4).
• P1 se recorrió 1.46 mm al oeste.

3. Lo que tiene que corregir Michelle antes de seguir

Después del git pull. Primero esto y luego el resto de los bloques A y B del plan.

1. D34 de regreso junto a U25.8 (bloque A, paso 1 del plan):
   • el cátodo de D34 a 2–3 mm del pin 8 de U25, y el ánodo hacia la tierra de C149/C150 y del EP;
   • L22 se queda donde está (L22.1 a 2.2 mm del pin 8 ✅);
   • el cobre de /SW_PWRIN (pin 8 → D34.1 → L22.1) en ≤ 25 mm², sin pasar por debajo del cuerpo de L22;
   • el lazo caliente, menor que los 47 mm² del 19-oct; mejor si queda < 30;
   • para hacer lugar: R53 y R54 (el divisor BSTFB del LTC4040) quedaron junto a U25, en (177.0, 125.7) y (175.4, 126.9). Van a ≤ 3 mm de U6.18 (bloque B, paso 6 del plan). Al moverlos se libera el lugar de D34, abajo del pin 8.
2. MH8 (195.2, 135.3): nada de cobre ni de piezas dentro del círculo de 4 mm. Hoy están dentro D34 y 2 vías de GND, en (194.6, 133.7) y (196.2, 133.7). Con el paso 1, D34 sale de ahí; las 2 vías se recorren.
3. MH4 (185.2, 90.3): igual que el 16-oct (plan, §3.4):
   • D23, D24 y D25 junto a J14 y sus resistencias de 22 Ω;
   • /NTC (In2) a ≥ 2.5 mm del centro;
   • /SIM_RST, /SIM_CLK y la pista GND fuera del círculo de 4 mm.
4. MH6 (65.2, 135.3): la pista /3V3 a ≥ 4 mm del centro (hoy 3.0 mm).
5. No mover los barrenos: MH4–MH6 son los de la placa base de la V5.5, y MH7 y MH8 son las esquinas de la v6.

Cierre: B y DRC con «Rellenar zonas» y «Comprobar paridad»: 0 errores y 0 sin conectar. Commit y push con «v6 bloque A» en el mensaje.

4. Calendario

El paso del sábado 24 a las 8:00 (Leo corre T25 y T28) ya está hecho. Lo demás del plan de fines de semana sigue igual:

• sábado 24: bloques A y B, empezando por la sección 3 de aquí;
• domingo 25: bloques C, D y E;
• entre semana: T29;
• lunes 2-nov: pedido del piloto.

Cómo se hizo

• Archivos: HBox_PCB 9255b84 (Michelle, 21-oct 18:14) contra 00a9af4 (19-oct). El esquemático de la v6 no cambió desde el 28-sep (d58a89ba…).
• Scripts: kicad/tools/t25_mounting_holes_v55.py --set v6 y kicad/tools/t28_v6_mecanicos.py, primero en una copia y luego en los archivos de HBox_PCB. Los respaldos .T25bak y .T28bak no se suben.
• DRC: KiCad 10.0.4, pcb drc --schematic-parity --refill-zones --severity-all, con el .kicad_dru del proyecto.
• Medidas: el script de la auditoría del 16-oct sobre el cobre rellenado (distancias, series de cobre, vías por red y por EP, lazo por centros de pad), y la prueba Kelvin de RS1 con el área del pad recortada.
